Manwal tal-Utent tal-Mikroskopju Diġitali JOYALENS JL210 10.1'' u l-Istand tad-Driegħ Flessibbli JL115A

1. Introduzzjoni

Dan il-manwal jipprovdi struzzjonijiet dettaljati għas-setup, it-tħaddim, u l-manutenzjoni tal-Mikroskopju Diġitali JOYALENS JL210 10.1'' tiegħek u l-JL115A Flex Boom Arm Stand. Il-mikroskopju JL210 għandu skrin IPS ta' 10.1 pulzieri, reġistrazzjoni tal-vidjow HD 1080P, u sensur tal-kamera ta' 12MP, li jagħmluh adattat għal diversi applikazzjonijiet inkluż osservazzjoni tal-muniti, issaldjar tal-PCB, tiswija tal-arloġġi, elettronika, u proġetti DIY. L-JL115A Flex Boom Arm Stand joffri flessibbiltà u spazju tax-xogħol imtejba għal kompiti kumplessi.

2. Kontenut tal-Pakkett

Jekk jogħġbok ivverifika li l-oġġetti kollha elenkati hawn taħt huma preżenti fil-pakkett tiegħek:

• Mikroskopju Diġitali JOYALENS JL210 bi Skrin IPS ta' 10.1 pulzieri
• JOYALENS JL115A Stand tad-Driegħ Flessibbli tal-Boom
• Stand tal-Metall Standard (għal JL210)
• Dawl tal-Qiegħ StagKit tal-e u s-Slajds
• USB-C Cable
• Adapter tal-Enerġija
• Manwal għall-Utent (dan id-dokument)

3. Istruzzjonijiet ta' Setup

3.1. Mikroskopju Diġitali JL210 b'Stand tal-Metall Standard

1. Arma l-Istand tal-Metall Standard: Kun żgur li l-bażi u l-virga vertikali huma konnessi sew.
2. Waħħal il-Mikroskopju JL210: Żerżaq il-korp tal-mikroskopju fil-holder fuq l-istand. Issikka l-vit tas-sigurtà biex iżżommu f'postu.
3. Qabbad l-Enerġija: Ipplaggja l-kejbil USB-C fil-mikroskopju u qabbad it-tarf l-ieħor mal-adapter tal-enerġija, imbagħad ma' sokit tal-ħajt.
4. Aġġusta l-Għoli għall-Osservazzjoni: Għal viewJekk qed tuża muniti sħaħ, poġġi l-lenti fil-qiegħ nett tal-moviment tal-istand. L-istand għoli 12.6 pulzieri jipprovdi distanza massima ta' ħidma ta' 10.2 pulzieri.

Figura 3.1: Il-Mikroskopju Diġitali JL210 immuntat fuq l-istand standard tal-metall tiegħu ta' 12.6 pulzieri, li juri l-kapaċità tiegħu għall-osservazzjoni sħiħa tal-muniti. L-immaġni tenfasizza d-distanza tax-xogħol meħtieġa għal viewoġġetti akbar bħal dollaru tal-fidda.

Figura 3.2: Il-Mikroskopju Diġitali JL210 imwaqqaf fuq bażi kbira tal-metall tiegħu, jipprovdi bank tax-xogħol stabbli u spazjuż għal kompiti ta' ssaldjar u tiswija elettronika. L-immaġni turi l-mikroskopju pożizzjonat fuq circuit board b'ħadid tal-issaldjar fl-użu.

3.2. JL115A Stand tad-Driegħ tal-Boom Flessibbli

1. Waħħal il-Clamp: Waħħal sew is-C-clamp tad-driegħ tal-boom ma' tarf b'saħħtu ta' skrivanija jew bank tax-xogħol.
2. Immonta d-Driegħ tal-Boom: Daħħal id-driegħ tal-boom fil-clamp u ssikka l-pum tas-sigurtà.
3. Waħħal il-Mikroskopju JL115A: Qabbad il-mikroskopju JL115A mat-tarf tad-driegħ tal-boom. Kun żgur li jkun imwaħħal sew.
4. Aġġusta l-Pożizzjoni tad-Driegħ: Ħoll il-buttuni tal-aġġustament fuq id-driegħ tal-boom biex tippożizzjona l-mikroskopju fuq iż-żona tax-xogħol mixtieqa. Issikka l-buttuni kollha ladarba tintlaħaq il-pożizzjoni mixtieqa.

Figura 3.3: Il-Mikroskopju Diġitali JL115A mmuntat fuq il-parentesi flessibbli tad-driegħ tal-isplużjoni, li jipprovdi ampSpazju tax-xogħol u flessibilità għall-issaldjar u kompiti dettaljati oħra. Is-setup jippermetti pożizzjonament mill-ġdid faċli tal-mikroskopju.

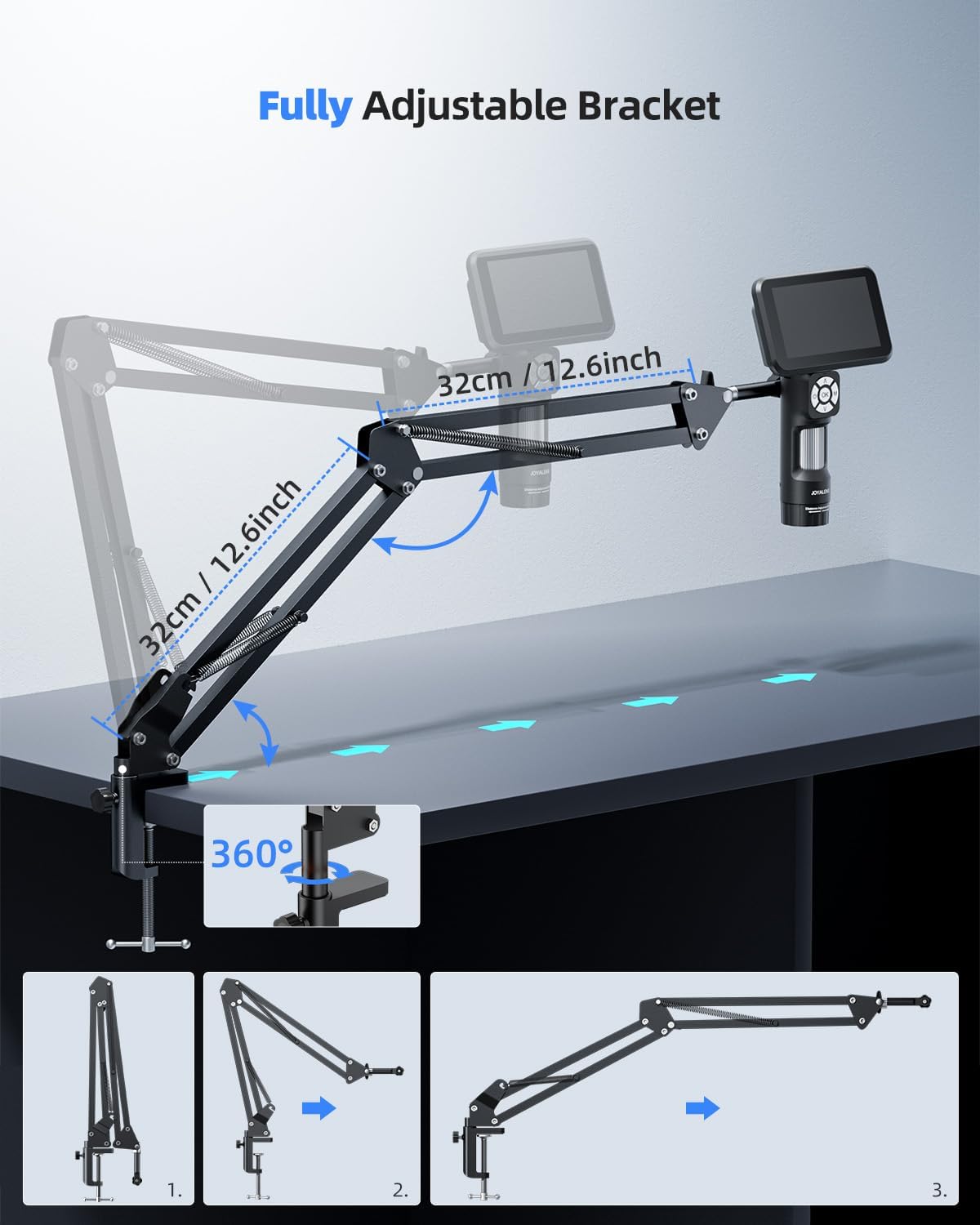

Figura 3.4: Illustrazzjoni tal-bracket tad-driegħ flessibbli JL115A kompletament aġġustabbli, li turi l-firxa ta' moviment tagħha u kif tista' tiġi pożizzjonata għal diversi applikazzjonijiet. L-immaġni tenfasizza r-rotazzjoni ta' 360 grad u s-segmenti li jistgħu jiġu estiżi.

4. Istruzzjonijiet Operattivi

4.1. Power On/Off

Sib il-buttuna tal-qawwa fuq l-unità tal-mikroskopju. Agħfas u żomm għal ftit sekondi biex tixgħel jew titfi l-apparat. L-iskrin IPS ta' 10.1 pulzieri jixgħel malli jibda jaħdem.

4.2. Aġġustament tal-Focus

• Għall-Użu Imwaħħal mal-Istand: Dawwar ir-rota tal-fokus fuq il-korp tal-mikroskopju sakemm l-immaġni fuq l-iskrin tkun ċara u qawwija.
• Għall-Użu li jinżamm fl-idejn ta' JL115A: Uża ċ-ċirku tal-aġġustament tad-distanza integrat fuq il-JL115A biex tnaqqas it-tregħid tal-idejn u tikseb immaġni aktar ċara. viewIr-rotazzjoni taċ-ċirku żżid id-distanza tax-xogħol u tespandi l-kamp ta' view.

4.3. Tkabbir

L-ingrandiment jiġi aġġustat primarjament billi tinbidel id-distanza tax-xogħol bejn il-lenti tal-mikroskopju u l-oġġett. Meta l-mikroskopju jitmexxa eqreb lejn l-oġġett, l-ingrandiment jiżdied, filwaqt li meta jitmexxa aktar 'il bogħod jitnaqqas. Irfina l-fokus wara kull aġġustament.

4.4. Kontroll tad-Dawl

Il-mikroskopju huwa mgħammar b'għażliet multipli ta' dawl biex jiżgura illuminazzjoni ottimali għal diversi kampjuni:

• Dwal LED inkorporati: Dawn tipikament ikunu jinsabu madwar il-lenti. Uża l-buttuni jew il-kontrolli apposta fuq il-mikroskopju biex taġġusta l-luminożità tagħhom.
• Dwal LED tal-ġenb: L-istand standard tal-metall jinkludi dwal LED aġġustabbli fil-ġenb. Pożizzjonahom biex telimina d-dellijiet u tipprovdi illuminazzjoni uniformi.
• Dawl tal-Qiegħ Stage: Għal kampjuni trasparenti jew trasluċidi (eż., slides bijoloġiċi), poġġihom fuq il-qiegħ tad-dawl.tage. Attiva d-dawl ta' taħt għal illuminazzjoni trażmessa.

Figura 4.1: Illustrazzjoni li tagħti dettalji dwar il-karatteristiċi tal-aġġustament tad-dawl LED tal-Mikroskopju Diġitali JL210, li turi kontrolli għall-luminożità u d-direzzjoni tal-illuminazzjoni minn diversi sorsi tad-dawl.

4.5. Reġistrazzjoni u Qbid ta' Immaġni

Il-JL210 għandu reġistrazzjoni tal-vidjow HD 1080P u sensur tal-kamera ta' 12MP għal qbid ta' immaġni ta' kwalità għolja.

• Buttuna tar-Ritratti: Agħfas il-buttuna tar-ritratti magħżula biex taqbad stampi fissi.
• Buttuna Rekord: Agħfas il-buttuna tar-reġistrazzjoni darba biex tibda r-reġistrazzjoni tal-vidjow u għal darb'oħra biex twaqqafha.
• Ħażna: Ir-ritratti u l-vidjows maqbuda jiġu ssejvjati fuq memory card imdaħħla (mhux inkluża, tipikament microSD).

4.6. Konnessjoni ma 'PC

Qabbad il-mikroskopju ma' kompjuter permezz tal-kejbil USB-C ipprovdut għal ħin reali viewfuq skrin akbar u kondiviżjoni faċli tal-osservazzjonijiet.

1. Qabbad Kejbil: Ipplaggja tarf wieħed tal-kejbil USB-C fil-mikroskopju u t-tarf l-ieħor f'port USB disponibbli fuq il-kompjuter tiegħek.
2. Agħżel il-Modalità tal-PC: Fuq l-iskrin tal-mikroskopju, agħżel il-modalità 'PC Camera' jew 'Mass Storage' kif mitlub. Għal ħin reali viewing, agħżel 'PC Camera'.
3. Software: Iftaħ applikazzjoni tal-kamera kompatibbli jew softwer tal-mikroskopju fuq il-kompjuter tiegħek biex view l-għalf ħaj.

Figura 4.2: Il-Mikroskopju Diġitali JL115A huwa konness ma' laptop permezz ta' kejbil USB-C, li jippermetti teħid ta' dejta f'ħin reali viewfuq skrin akbar u tiffaċilita l-kondiviżjoni faċli ta' osservazzjonijiet mikroskopiċi.

4.7. Użu bl-idejn (JL115A)

Il-JL115A jista' jintuża bħala mikroskopju diġitali li jinżamm fl-idejn. Iċ-ċirku tal-aġġustament tad-distanza integrat tiegħu jgħin biex jistabbilizza l- view u tnaqqas it-tregħid tal-idejn. Dawwar iċ-ċirku biex taġġusta d-distanza tax-xogħol u l-kamp ta' view għal osservazzjoni aktar ċara.

Figura 4.3: Il-Mikroskopju Diġitali JL115A qed jintuża fil-modalità li tinżamm fl-idejn, li juri l-portabbiltà tiegħu u l-konvenjenza tal-batterija rikarikabbli tiegħu. Il-ħinijiet tal-iċċarġjar u tal-użu tal-batterija huma murija wkoll.

5. Manutenzjoni

• Tindif tal-Lenti u l-Iskrin: Uża drapp artab u mingħajr suf iddisinjat speċifikament għal uċuħ ottiċi biex timsaħ bil-mod il-lenti u l-iskrin. Evita materjali li joborxu jew kimiċi ħarxa.
• Ħażna: Meta ma tkunx qed tużah, aħżen il-mikroskopju u l-komponenti tiegħu f'ambjent nadif, niexef u ħieles mit-trab. Uża għata protettiva jekk disponibbli.
• Kura tal-batterija: Il-JL115A għandu batterija rikarikabbli. Għal ħajja ottimali tal-batterija, evita li tiċċarġja kompletament il-batterija ta' spiss. Iċċarġja l-batterija billi tuża l-kejbil USB-C u l-adapter tal-enerġija pprovduti. Il-ħin tal-iċċarġjar huwa ta' madwar 3.0 sigħat, li jipprovdi madwar 2.5 sigħat ta' ħin ta' użu.

6 Issolvi l-problemi

Jekk tiltaqa' ma' problemi bil-mikroskopju JOYALENS tiegħek, jekk jogħġbok irreferi għall-problemi u s-soluzzjonijiet komuni li ġejjin:

7. Speċifikazzjonijiet

8. Garanzija u Appoġġ

Għal informazzjoni dwar il-garanzija u appoġġ għall-klijenti, jekk jogħġbok irreferi għad-dokumentazzjoni inkluża mal-prodott tiegħek jew żur is-sit uffiċjali ta' JOYALENS. websit. Tista' wkoll iżżur il- Ħanut JOYALENS fuq Amazon għal riżorsi addizzjonali u għażliet ta' kuntatt.
