Manwal tal-Istruzzjonijiet tas-Subwoofer Edifier T5s

1. Introduzzjoni

Grazzi tax-xiriasing l-Edifier T5s Subwoofer. Dan il-manwal jipprovdi struzzjonijiet dettaljati għas-setup, it-tħaddim u l-manutenzjoni xierqa tal-apparat awdjo l-ġdid tiegħek. Jekk jogħġbok aqra dan il-manwal bir-reqqa qabel l-użu biex tiżgura prestazzjoni u sigurtà ottimali.

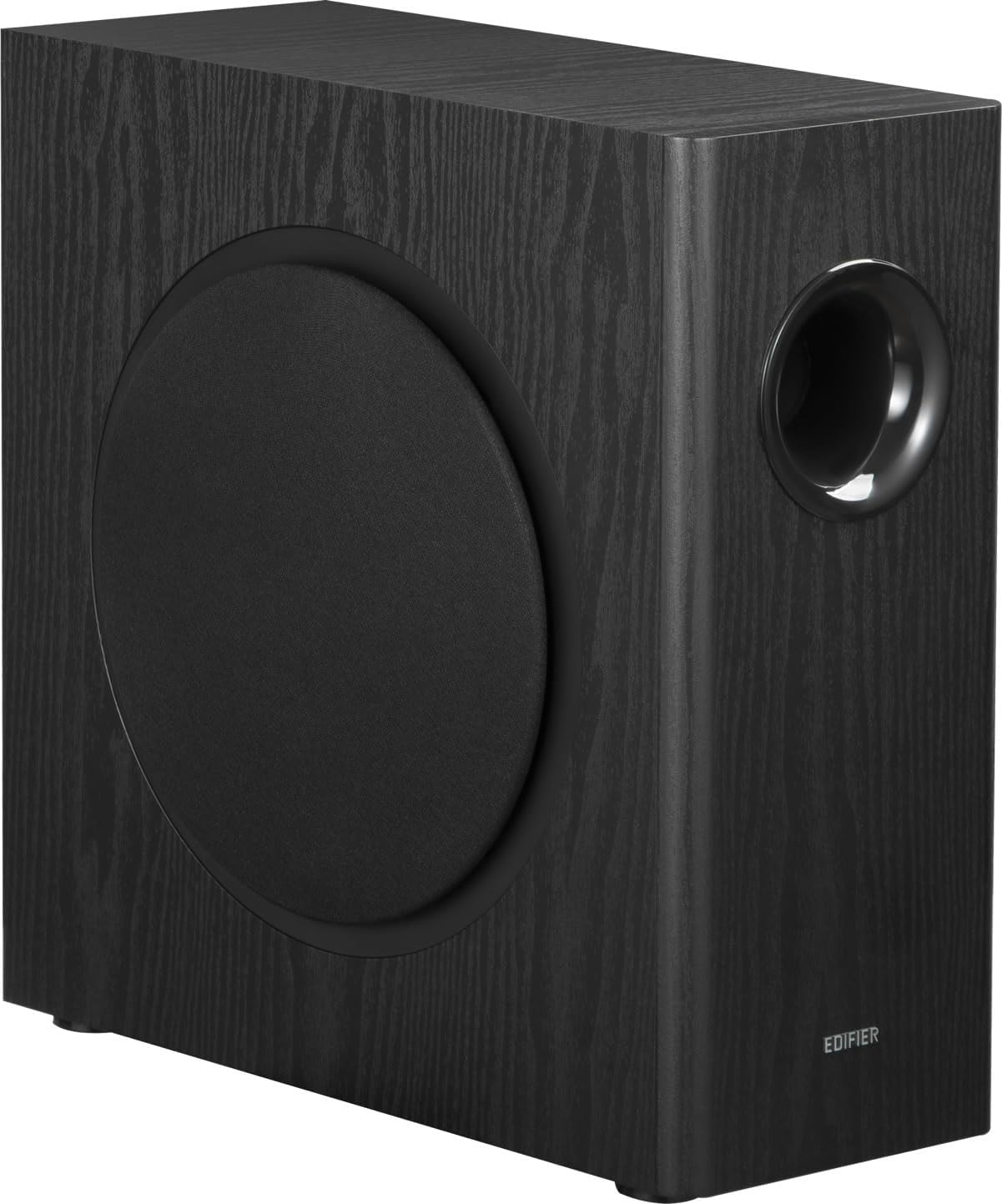

Figura 1: Is-Subwoofer Edifier T5s, wirjaasinbil-finitura sewda eleganti tagħha u l-woofer li jħares 'il quddiem.

2. Kontenut tal-Pakkett

Jekk jogħġbok ivverifika li l-oġġetti kollha elenkati hawn taħt huma inklużi fil-pakkett tiegħek:

• Kelliem tas-Subwoofer Edifier T5s (b'xibka tat-trab standard li tista' titneħħa) x 1
• Kejbil tal-Awdjo AUX għal RCA ta' 3.5mm x 1
• Kejbil tal-Awdjo RCA għal RCA x 1
• Kejbil tal-Enerġija x 1
• Gwida għall-Bidu Mgħaġġel x 1

Figura 2: Rappreżentazzjoni viżwali tal-oġġetti kollha inklużi fil-pakkett tas-Subwoofer Edifier T5s, inkluż l-unità tas-subwoofer, diversi kejbils tal-awdjo, u dokumentazzjoni.

3. Setup

Segwi dawn il-passi biex twaqqaf l-Edifier T5s Subwoofer tiegħek:

3.1 Tqegħid

L-Edifier T5s għandu disinn kompatt u rqiq b'port li jaqbad fil-ġenb, li jnaqqas l-ispazju meħtieġ għat-tqegħid b'madwar 50% meta mqabbel mal-mudelli tradizzjonali. Id-dimensjonijiet tiegħu huma 39.9 ċm (fond) x 17 ċm (wisa') x 40 ċm (għoli), li jippermettu tqegħid flessibbli f'diversi ambjenti bħal skrivaniji, kmamar tal-għixien, jew ħdejn ħitan.

Figura 3: Dijagramma li turi d-dimensjonijiet kompatti tal-Edifier T5s Subwoofer: fond ta' 39.9 ċm, wisa' ta' 17 ċm, u għoli ta' 40 ċm.

3.2 Konnessjonijiet

Is-Subwoofer T5s jappoġġja konnessjonijiet AUX u RCA ta' 3.5mm. Qabbad is-subwoofer mas-sors awdjo tiegħek (eż., kompjuter, TV, console tal-logħob, plejer tal-mużika) u l-ispikers ewlenin billi tuża l-kejbils xierqa pprovduti.

ExampKonnessjoni mal-Ispeakers Edifier G2000:

1. Qabbad l-ispikers G2000 (jew kwalunkwe spiker b'terminal Sub-out) u t-tagħmir awdjo tiegħek (PC, plejer, eċċ.).
2. Qabbad l-ispikers G2000 (jew kwalunkwe spiker b'terminal Sub-out) mas-Subwoofer T5s billi tuża l-kejbil awdjo AUX għal RCA inkluż.

Figura 4: Dijagramma tal-konnessjoni li turi kif tikkonnettja s-Subwoofer Edifier T5s mal-ispikers Edifier G2000 bl-użu tal-kejbil awdjo AUX għal RCA inkluż.

ExampKonnessjoni mal-Ispeakers Edifier M60:

Figura 5: Dijagramma tal-konnessjoni li turi s-setup tas-Subwoofer Edifier T5s mal-ispikers Edifier M60, bl-użu ta' konnessjonijiet RCA.

ExampKonnessjoni mal-Ispeakers Edifier MR3:

Figura 6: Dijagramma tal-konnessjoni li turi kif tikkonnettja s-Subwoofer Edifier T5s mal-ispikers Edifier MR3 bl-użu ta' kejbils RCA.

Nota: Jekk m'intix ċert dwar il-metodu ta' konnessjoni jew jekk ma jkunx hemm ħoss mill-ispikers, jekk jogħġbok ikkuntattja lill-bejjiegħ għall-għajnuna.

4. Istruzzjonijiet Operattivi

Is-Subwoofer Edifier T5s huwa ddisinjat għal riproduzzjoni qawwija u preċiża ta' frekwenza baxxa.

4.1 Qawwa u Prestazzjoni

It-T5s jagħti 70W RMS (output massimu ta' 140W) u għandu woofer long-throw ta' 8 pulzieri, li jikseb riproduzzjoni ta' bass profond sa 35Hz. Jinkorpora front-end analogu ta' prestazzjoni għolja ta' Texas Instruments u awdjo tal-Klassi D b'ċirkwit magħluq. amplifier, li jiżgura konverżjoni AD/DA ta' preċiżjoni għolja u mingħajr storbju ampifikazzjoni għal ħoss ta' grad professjonali.

Figura 7: Immaġni li tenfasizza l-metriċi ewlenin tal-prestazzjoni tal-Edifier T5s Subwoofer: rispons ta' frekwenza baxxa ta' 35Hz u qawwa ta' ħruġ ta' 70W.

Figura 8: Close-up view taċ-ċippa DSP ta' Texas Instruments, ċentrali għall-kapaċitajiet professjonali tal-ipproċessar tal-ħoss tat-T5s Subwoofer.

4.2 Kontrolli u Aġġustamenti

Is-Subwoofer T5s għandu funzjonijiet ta' aġġustament preċiżi fuq il-pannell ta' wara tiegħu:

• Filtru Low-Pass (LPF): Aġġusta l-firxa tal-frekwenza tal-plejbek minn 30-160Hz. Dan jippermettilek tirfina l-punt tal-crossover bejn is-subwoofer u l-ispikers ewlenin tiegħek.
• Kontroll tal-Fażi: Ibdel bejn il-fażi ta' 0° u 180°. Din il-funzjoni tgħin biex telimina l-interferenza ta' frekwenza baxxa fl-ispazju tas-smigħ tiegħek u tipprevjeni l-bass imċajpar ikkawżat minn mewġ wieqaf, speċjalment meta s-subwoofer ikun imqiegħed ħdejn ħajt.

Figura 9: Dettaljat view tal-pannell ta' wara tal-Edifier T5s Subwoofer, li juri l-Low-Pass Filter (LPF) u l-buttuni tal-kontroll tal-Fażi għal aġġustamenti preċiżi tal-awdjo.

4.3 Iffrankar tal-Enerġija

It-T5s huwa ddisinjat bil-ħsieb tal-effiċjenza enerġetika. Jidħol awtomatikament fil-modalità standby meta ma jkunx hemm operazzjoni jew daqq tal-awdjo għal 15-il minuta, u b'hekk inaqqas il-konsum tal-enerġija għal inqas minn 0.5W. Jattiva ruħu awtomatikament meta jinstab sinjal awdjo.

Figura 10: Is-Subwoofer Edifier T5s pożizzjonat fi spazju tal-għixien, li juri d-disinn tiegħu li jiffranka l-enerġija u l-integrazzjoni bla xkiel tiegħu fl-ambjenti tad-dar.

5. Manutenzjoni

Is-Subwoofer Edifier T5s għandu kaxxa tal-MDF ta’ densità għolja ta’ 18mm ħxuna, li timminimizza r-reżonanza u tiżgura kwalità pura tal-bass. Mhi meħtieġa l-ebda manutenzjoni ta’ rutina speċifika għall-komponenti interni.

• Tindif: Uża drapp artab u niexef biex timsaħ il-barra tas-subwoofer. Tużax prodotti tat-tindif likwidi jew sprejs tal-ajrusol, għax jistgħu jagħmlu ħsara lill-finitura jew lill-komponenti interni.
• Xibka tat-Trab: Is-subwoofer jinkludi xibka tat-trab standard li tista' titneħħa. Neħħi u naddaf ix-xibka tat-trab perjodikament biex iżżomm kwalità ottimali tal-ħoss u tevita l-akkumulazzjoni tat-trab fuq il-woofer.
• Ħażna: Jekk se taħżen is-subwoofer għal perjodu estiż, kun żgur li jkun mitfi u skonnettjat mis-sors tal-enerġija. Aħżnu f'post frisk u niexef 'il bogħod mix-xemx diretta u minn temperaturi estremi.

Figura 11: Is-Subwoofer Edifier T5s integrat f'setup ta' kamra tal-għixien moderna, li juri l-appell estetiku u l-kompatt tiegħu.

6 Issolvi l-problemi

Jekk tiltaqa' ma' problemi bl-Edifier T5s Subwoofer tiegħek, jekk jogħġbok irreferi għas-soluzzjonijiet komuni li ġejjin:

• Ebda Qawwa: Kun żgur li l-kejbil tal-enerġija huwa konness sew kemm mas-subwoofer kif ukoll ma' sokit tal-enerġija li jaħdem. Iċċekkja jekk is-sokit tal-enerġija huwiex attiv.
• Ebda Ħsejjes:
  • Ivverifika li l-kejbils tal-awdjo (3.5mm AUX jew RCA) huma konnessi sew kemm mas-subwoofer kif ukoll mas-sors tal-awdjo/l-ispikers ewlenin tiegħek.
  • Iċċekkja l-livell tal-volum fuq is-sors awdjo tiegħek u kun żgur li mhux siekta.
  • Ikkonferma li s-subwoofer mhuwiex fil-modalità standby. Għandu jqum awtomatikament malli jirċievi sinjal awdjo.
• Bass Distort jew Mhux Ċar:
  • Aġġusta l-pum tal-Low-Pass Filter (LPF) fuq il-pannell ta' wara biex issib il-frekwenza ottimali tal-crossover għall-ispikers ewlenin tiegħek.
  • Esperimenta bil-kontroll tal-Fażi (0°/180°) biex tikkoreġi kwalunkwe problema ta' kanċellazzjoni tal-fażi, speċjalment jekk is-subwoofer jitqiegħed ħdejn ħajt jew f'kantuniera.
  • Kun żgur li s-subwoofer jitqiegħed fuq wiċċ stabbli biex tevita l-vibrazzjonijiet.
• Ħoss ta' Tħaxwix jew Żanżin:
  • Iċċekkja l-konnessjonijiet kollha tal-kejbil għal laxkezza.
  • Ipprova qabbad is-subwoofer ma' sokit tal-enerġija differenti.
  • Kun żgur li l-kejbils tal-awdjo mhumiex paralleli mal-kejbils tal-enerġija biex tevita interferenza.

Jekk il-problema tippersisti wara li tipprova dawn il-passi, jekk jogħġbok ikkuntattja l-appoġġ għall-klijenti ta' Edifier jew lill-bejjiegħ tiegħek għal aktar assistenza.

7. Speċifikazzjonijiet

8. Garanzija u Appoġġ

L-Edifier T5s Subwoofer jiġi b'Garanzija Limitata. Għal dettalji speċifiċi dwar il-perjodu u t-termini tal-garanzija, jekk jogħġbok irreferi għall-karta tal-garanzija inkluża fil-pakkett tiegħek jew żur is-sit uffiċjali ta' Edifier. websit.

Għal appoġġ tekniku, assistenza għas-soluzzjoni ta' problemi lil hinn minn dan il-manwal, jew talbiet għal garanzija, jekk jogħġbok ikkuntattja lill-bejjiegħ tiegħek jew lis-servizz tal-konsumatur ta' Edifier direttament. Żomm l-irċevuta tax-xiri tiegħek bħala prova tax-xiri għal skopijiet ta' garanzija.

9. Vidjows Uffiċjali tal-Prodott

Bħalissa ma kien hemm l-ebda vidjow uffiċjali tal-prodott mill-bejjiegħ disponibbli għall-inkorporazzjoni.
