Manwal tal-Utent tas-Sistema Wireless tal-Kamera ta' Backup tal-RV ZEROXCLUB 10.1" BY504

Introduzzjoni

Dan il-manwal jipprovdi struzzjonijiet dettaljati għall-installazzjoni, it-tħaddim, u l-manutenzjoni tas-Sistema Wireless tal-Kamera ta' Backup tal-RV ZEROXCLUB 10.1" BY504 tiegħek. Jekk jogħġbok aqra dan il-manwal bir-reqqa qabel ma tuża l-prodott biex tiżgura l-funzjonament u s-sigurtà xierqa. Żomm dan il-manwal għal referenza futura.

Is-sistema ZEROXCLUB BY504 hija mfassla biex ittejjeb il-viżibilità u s-sigurtà għall-RVs, trejlers, campers, u vetturi kbar oħra. Għandu monitor HD 1080P ta' 10.1 pulzieri, żewġ skrins ta' waraview kameras, u żewġ kameras tal-ġenbview kameras, kollha b'klassifikazzjoni ta' reżistenza għall-ilma IP69K u trasmissjoni stabbli tas-sinjal mingħajr fili.

Kontenut tal-Pakkett

Iċċekkja li l-oġġetti kollha elenkati hawn taħt huma inklużi fil-pakkett tiegħek:

Moniter ta' 10.1" x 1
Wara View Kamera x 2
Ġenb View Kamera x 2
Bracket għall-Monitor x 1
Ċarġer tal-Karozza ta' 12V x 1
Korda tal-Enerġija tal-Kamera x 4
Manwal għall-Utent x 1
Antenna x 6 (2 għall-monitor, 4 għall-kameras)
Korda tal-Enerġija tal-Monitor x 1
T-Taps x 8
Konnettur tal-Enerġija DC ta' 12V x 1

Kontenut tal-pakkett tas-Sistema ta' Kamera ta' Backup ZEROXCLUB RV, inkluż il-monitor ta' 10.1 pulzieri, kameras, kejbils, u bracket tal-immuntar.

Figura 1: Kontenut tal-pakkett tas-Sistema ta' Kamera ta' Backup ZEROXCLUB RV.

Karatteristiċi tal-Prodott

Is-sistema ZEROXCLUB BY504 toffri diversi karatteristiċi ddisinjati għal prestazzjoni ottimali u konvenjenza għall-utent:

Monitor HD 1080P Quad-Split: L-iskrin ta' 10.1 pulzieri jipprovdi riżoluzzjoni ċara ta' 1080P u jappoġġja wiri simultanju minn sa erba' kameras. Jista' jiġi kkonfigurat għal qasma waħda, doppja, tripla, jew kwadra. views.
Kameras li ma jgħaddix ilma minnhom IP69K: Il-kameras kollha huma kklassifikati bħala IP69K, u b'hekk jiżguraw reżistenza għad-dħul tal-ilma u ċ-ċpar, adattati għal diversi kundizzjonijiet tat-temp.
Antenni Doppji għal Sinjal Stabbli: Is-sistema tutilizza disinn ta' antenna doppja b'booster tas-sinjal integrat għal trasmissjoni mingħajr fili veloċi u stabbli, u b'hekk timminimizza l-iffriżar jew id-dewmien tal-immaġni.
Viżjoni bil-lejl: Il-kameras jattivaw awtomatikament id-dwal infra-aħmar (IR) f'kundizzjonijiet ta' dawl baxx biex jipprovdu viżjoni ċara bil-lejl.
Funzjonalità tar-Reġistrazzjoni tal-Loop: Meta tiddaħħal memory card (mhux inkluża), il-monitor jista' jiffunzjona bħala dash cam, u jirrekordja vidjows.tage.
Kompatibilità Wiesgħa: Jopera b'provvista ta' enerġija DC 12-24V, li jagħmilha adattata għal RVs, 5th Wheels, trakkijiet, karrijiet tal-ivvjaġġar, campers, u karozzi tal-linja.
Installazzjoni faċli: Il-kameras ta' wara huma kompatibbli mal-plakek pre-wired ta' Furrion u t-toqob tal-immuntar. Il-kameras tal-ġenb huma kompatibbli mal-plakek pre-wired ta' Furrion. Għal vetturi oħra, l-installazzjoni tinvolvi l-invitar tal-kameras u l-konnessjoni mal-provvista tal-enerġija tal-vettura.

ZEROXCLUB Sistema ta' Kamera ta' Backup għal RV ta' 10.1 pulzieri b'monitor, żewġ kameras ta' wara, u żewġ kameras tal-ġenb.

Figura 2: Aktarview tas-Sistema Wireless tal-Kamera ta' Backup għall-RV ZEROXCLUB 10.1".

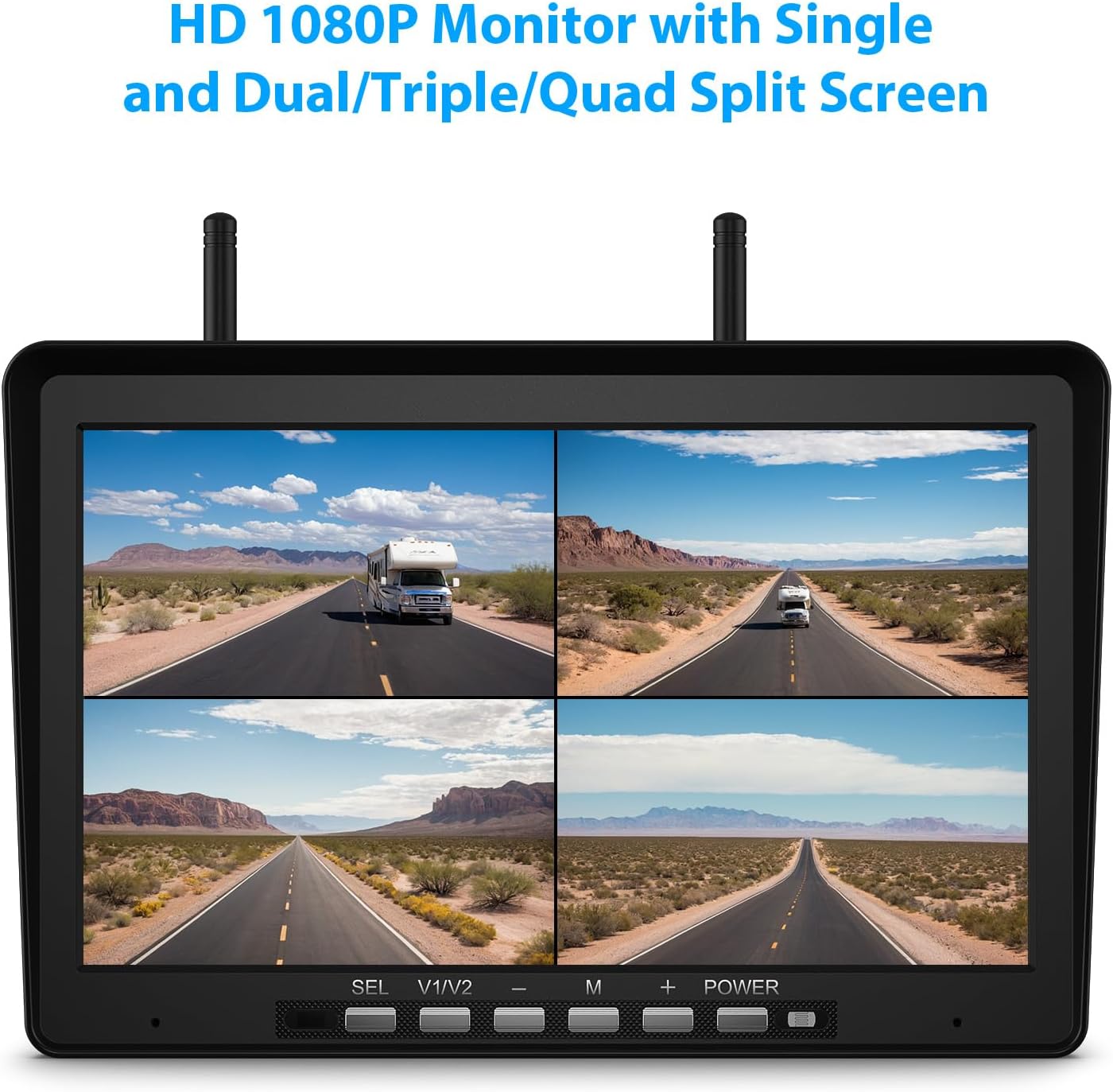

Il-monitor ta' 10.1 pulzieri li juri quad-split view ta' triq b'RV, li turi riżoluzzjoni ta' 1080P.

Figura 3: Wirja ta' Monitor HD 1080P Quad-Split.

Stampi li juru kamera ta' wara u kamera tal-ġenb f'kundizzjonijiet tax-xita, li jenfasizzaw il-klassifikazzjoni tal-ilma IP69K u t-tnaqqis tal-blind spot.

Figura 4: Kameras IP69K li ma jgħaddix ilma minnhom f'temp ħażin.

Immaġni maqsuma li turi l-kapaċitajiet tal-viżjoni bil-lejl tal-kamera, li turi dawl ċar view f'kundizzjonijiet ta' dawl baxx.

Figura 5: Il-kapaċità tal-viżjoni bil-lejl tal-kamera.

Gwida għall-Installazzjoni

Segwi dawn il-passi għall-installazzjoni xierqa tas-sistema tal-kamera tal-backup mingħajr fili tiegħek.

1. Monitor Installazzjoni

Agħżel post adattat fuq id-dashboard jew il-windskrin tiegħek għall-monitor ta' 10.1 pulzieri, u żgura li ma jostakolax il-vista tiegħek. view jew jinterferixxu mal-kontrolli tas-sewqan.
Waħħal il-monitor mal-bracket provdut.
Qabbad il-korda tal-enerġija tal-monitor mal-monitor u pplaggja l-ċarġer tal-karozza ta' 12V fis-sokit tal-lajter tas-sigaretti tal-vettura tiegħek, jew qabbdu ma' sors ta' enerġija DC ta' 12-24V.

Il-monitor ta' 10.1 pulzieri mmuntat fuq id-dashboard tal-vettura, li juri view ta' RV f'arja kondizzjonataampsit.

Figura 6: Monitor immuntat fuq dashboard ta' vettura.

2. Installazzjoni tal-Kamera

Is-sistema tinkludi żewġ partijiet minn waraview kameras u żewġ ġenb-view kameras. Kun żgur li kull kamera hija mmuntata sew u konnessa ma' sors ta' enerġija.

Wara View Kameras:

Jekk l-RV tiegħek għandu Furrion pre-wired, il-kameras ta' wara huma kompatibbli mal-plakek u t-toqob tal-immuntar eżistenti. Mhu meħtieġ l-ebda tħaffir addizzjonali.
Għal vetturi mingħajr pre-wiring ta' Furrion, waħħal il-kameras sew bl-użu ta' viti. Qabbad il-korda tal-enerġija tal-kamera ma' sors ta' enerġija ta' 12-24V DC, bħad-dwal tat-tħaddim jew id-dwal tar-reverse tal-vettura tiegħek.

Ġenb View Kameras:

Ġenb view Il-kameras huma kompatibbli mal-plakek pre-wired ta' Furrion iżda mhux mat-toqob tal-immuntar. Waħħal il-kameras sew mal-ġenb tal-RV jew tat-trejler tiegħek.
Qabbad il-korda tal-enerġija tal-kamera ma' sors ta' enerġija ta' 12-24V DC, tipikament id-dwal tas-sinjali tad-dawrien tal-vettura għall-attivazzjoni.

Dijagramma li turi l-għażliet tal-wajers għal installazzjoni faċli tal-monitor u l-kameras mal-enerġija DC ta' 12-24V ta' vettura jew sistemi Furrion imqabbda minn qabel.

Figura 7: Dijagramma tal-wajers ta' installazzjoni faċli għall-kameras u l-monitor.

3. Noti Importanti għal Vetturi Speċifiċi

Għas-sidien ta' GMC, Chevrolet, u Ford: Il-vetturi GM aktar ġodda jużaw sinjali tal-enerġija PWM (Pulse Width Modulation) li jistgħu jfixklu t-trażmissjoni tal-vidjo, u jwasslu għal teptip jew telf tas-sinjal. Biex tiġi żgurata prestazzjoni stabbli, huwa rakkomandat li żżid adapter Furrion 7-way (mhux inkluż) jew filtru PWM ta' 12V (mhux inkluż). Dawn l-aċċessorji jgħinu biex jitnaddfu l-provvista tal-enerġija għal tħaddim affidabbli. Dan ġeneralment mhux meħtieġ għall-biċċa l-kbira tal-marki l-oħra tal-vetturi. Ikkonsulta l-manwal tal-vettura tiegħek jew lin-negozjant rigward "dwal ta' wara PWM" jekk m'intix ċert.

Istruzzjonijiet Operattivi

1. Tixgħil / Mitfi

Ladarba l-monitor ikun imqabbad ma' sors ta' enerġija, agħfas il-buttuna 'POWER' fuq il-monitor biex tixgħelu jew titfih. Il-kameras jinxtegħlu awtomatikament meta jkunu konnessi mas-sorsi ta' enerġija rispettivi tagħhom (eż., l-ignition tal-vettura, id-dwal tat-tħaddim).

2. Funzjonijiet tal-Monitor

Għażla tal-Kamera (SEL): Uża l-buttuna 'SEL' biex tiċċaqlaq minn kamera individwali għall-oħra views jew modi differenti ta' skrin maqsum (doppju, triplu, kwadruplu).
View Modalità (V1/V2): Din il-buttuna tista' taqleb bejn inputs tal-kamera jew modi ta' wiri differenti skont il-konfigurazzjoni tas-sistema.
Menù (M): Agħfas 'M' biex taċċessa l-menù tas-settings tal-monitor. Hawnhekk tista' taġġusta l-luminożità, il-kuntrast, il-kulur, it-tibdil tal-immaġni, il-linji tal-parkeġġ, u parametri oħra tal-wiri.
Aġġustamenti (+/-): Uża l-buttuni '+' u '-' biex tinnaviga l-għażliet tal-menù jew taġġusta l-valuri fil-menù.

Monitor li juri kameras multipli views f'konfigurazzjoni ta' skrin maqsum, li turi appoġġ għal sa erba' kameras.

Figura 8: Monitor li juri skrin maqsum b'erba' kameras views.

3. Funzjoni Flip tal-Immaġni

Il-monitor jappoġġja t-tibdil tal-immaġni (normali, mera, orizzontalment, vertikalment) biex jakkomoda diversi orjentazzjonijiet tal-immuntar tal-kamera u l-preferenzi tal-utent. Aċċessa din l-issettjar permezz tal-buttuna 'M' (Menu).

Immaġni li turi l-funzjoni tal-bidla tal-immaġni (normali, mera, orizzontalment, vertikalment) għall-kamera views.

Figura 9: Għażliet ta' qlib tal-immaġni għall-kamera views.

4. Reġistrazzjoni tal-Vidjo (Funzjoni Dash Cam)

Daħħal memory card kompatibbli (mhux inkluża) fl-islott apposta fuq il-monitor biex tippermetti r-reġistrazzjoni f'linja. Is-sistema awtomatikament tirrekordja l-vidjows.tage, li tiffunzjona bħala dash cam. Irreferi għall-menu tal-monitor għas-settings tar-reġistrazzjoni u l-għażliet tal-plejbek.

Monitor li juri xena tat-triq bi strixxa tal-film ta' frejms tal-vidjow irreġistrati, li jindika l-kapaċità ta' reġistrazzjoni f'linja (kard tal-memorja mhux inkluża).

Figura 10: Monitor bil-karatteristika ta' reġistrazzjoni f'loop attivata.

Manutenzjoni

Manutenzjoni regolari tiżgura l-lonġevità u l-prestazzjoni ottimali tas-sistema tal-kamera tal-backup ZEROXCLUB tiegħek.

Tindif: Naddaf il-lentijiet tal-kamera u l-iskrin tal-monitor regolarment b'ċarruta ratba u driegħ.amp drapp. Evita prodotti tat-tindif li jobrox li jistgħu jigrifsu l-uċuħ.
Kontrolli tal-Konnessjoni: Spezzjona perjodikament il-kejbils u l-konnessjonijiet kollha tal-enerġija għal sinjali ta’ xedd, korrużjoni, jew laxkezza. Kun żgur li l-antenni kollha huma mwaħħla sew.
Integrità li ma jgħaddix ilma minnha: Filwaqt li l-kameras huma reżistenti għall-ilma IP69K, evita li tidderieġi ġettijiet tal-ilma bi pressjoni għolja direttament lejhom waqt it-tindif biex tevita ħsara potenzjali maż-żmien.
Aġġornamenti tas-Software: Iċċekkja l-uffiċjal ta' ZEROXCLUB webis-sit jew ikkuntattja l-appoġġ għall-klijenti għal kwalunkwe aġġornamenti tal-firmware disponibbli għas-sistema tiegħek.

Issolvi l-problemi

Jekk tiltaqa' ma' problemi bis-sistema tiegħek, irreferi għall-gwida li ġejja għas-soluzzjoni tal-problemi:

Problema	Kawża Possibbli	Soluzzjoni
L-ebda immaġni fuq il-monitor	L-ebda enerġija fil-monitor jew fil-kamera; Konnessjoni maħlula; Il-kamera mhux imqabbda.	Iċċekkja l-konnessjonijiet tal-enerġija kemm mal-monitor kif ukoll mal-kameras. Kun żgur li l-monitor huwa mixgħul. Erġa' qabbad il-kameras jekk meħtieġ (ara l-menu tal-monitor).
Immaġni teptip jew instabbli	Interferenza tas-sinjal; Sinjal dgħajjef; Sinjali tal-enerġija PWM (GMC/Chevy/Ford).	Kun żgur li l-antenni huma ċari u mingħajr ostakli. Naqqas id-distanza bejn il-kamera u l-monitor jekk possibbli. Għal GMC/Chevy/Ford, installa adapter Furrion b'7 direzzjonijiet jew filtru PWM ta' 12V.
Kwalità tal-immaġni fqira (imċajpra/skura)	Lenti tal-kamera maħmuġa; Settings tal-monitor mhux korretti; Kundizzjonijiet ta' dawl baxx.	Naddaf il-lentijiet tal-kamera. Aġġusta s-settings tal-luminożità, il-kuntrast, u l-kulur fuq il-monitor. Kun żgur li l-viżjoni bil-lejl hija attiva f'dawl baxx.
Ir-reġistrazzjoni mhux qed taħdem	L-ebda kard tal-memorja; Kard tal-memorja inkompatibbli; Kard tal-memorja mimlija.	Daħħal memory card kompatibbli. Ifformattja l-memory card permezz tal-menu tal-monitor. Ibdel il-memory card sħiħa.

Jekk il-problema tippersisti wara li tipprova dawn is-soluzzjonijiet, jekk jogħġbok ikkuntattja l-appoġġ għall-klijenti ta' ZEROXCLUB għal aktar assistenza.

Speċifikazzjonijiet

Daqs tal-Iskrin tal-Monitor: 10.1 Pulzier
Teknoloġija tal-Wiri: LCD
Riżoluzzjoni tal-vidjo: HD 1080P
Klassifikazzjoni tal-Kamera li ma jgħaddix ilma minnha: IP69K
Vol Operattivtage: DC 12-24V
Frekwenza bla fili: 2.4GHz (Antenni Doppji)
Teknoloġija tas-Sensor ottiku: CMOS
Tip ta' Lenti: Angolu Wiesa', Fiss
Dimensjonijiet tal-Prodott (Monitor): 10.1"T x 2.75"W x 6.7"Għ
Piż tal-oġġett: 5.72 liri (Total tas-Sistema)
Manifattur: ZEROXCLUB

Garanzija u Appoġġ

Il-prodotti ZEROXCLUB huma ddisinjati għall-affidabbiltà u l-prestazzjoni. Għal dettalji speċifiċi tal-garanzija, jekk jogħġbok irreferi għall-karta tal-garanzija inkluża mal-prodott tiegħek jew żur is-sit uffiċjali ta' ZEROXCLUB. websit. Jekk teħtieġ assistenza teknika, għandek mistoqsijiet dwar l-installazzjoni, jew teħtieġ appoġġ għas-soluzzjoni tal-problemi, jekk jogħġbok ikkuntattja lis-servizz tal-konsumatur ta' ZEROXCLUB. L-informazzjoni ta' kuntatt tipikament tista' tinstab fl-imballaġġ tal-prodott jew fil-ħanut online uffiċjali tal-marka.
