Manwal tal-Istruzzjonijiet tat-Trasformer DEWENWILS 24VAC 40VA

1. Introduzzjoni

Dan il-manwal jipprovdi struzzjonijiet għat-Transformer DEWENWILS 24VAC 40VA, Mudell HDBT01B. Dan it-transformer plug-in huwa ddisinjat biex jipprovdi provvista ta' enerġija stabbli ta' 24VAC għal diversi tipi ta' vultaġġ baxx.tagapparati elettroniċi, inklużi qniepen tal-bibien intelliġenti u termostati. Għandu fjus PTC għall-protezzjoni taċ-ċirkwit u indikatur tal-enerġija LED għall-istatus operattiv.

2. Karatteristiċi ewlenin

• Provvista ta 'Enerġija Stabbli: Jipprovdi 24VAC 40VA biex jiżgura enerġija konsistenti għall-apparati konnessi, u b'hekk inaqqas il-kwistjonijiet relatati ma' enerġija insuffiċjenti.
• Kompatibilità Wiesgħa: Adattat għal diversi marki ta' qniepen tal-bibien u termostati, inklużi t-termostati intelliġenti Honeywell, Nest, Ecobee, u Sensi. Kompatibbli wkoll ma' apparati bħal Ring Video Doorbell, Video Doorbell 2, Video Doorbell Pro, u Nest Skybell Doorbell.
• Karatteristiċi tas-Sigurtà: Ċertifikat mill-UL b'fjus PTC (Positive Temperature Coefficient) għall-protezzjoni taċ-ċirkwit, li jipprevjeni ħsara minn kurrenti għoljin. Jinkludi mekkaniżmu ta' resetting awtomatiku u indikatur tal-qawwa LED aħdar.
• Installazzjoni faċli: Iddisinjat għal installazzjoni sempliċi ta' plug-in f'sokit standard bi 3 prongs. Il-wajers jikkonnettjaw permezz ta' terminals bil-kamin, li jippermettu tulijiet tal-kejbil apposta.
• Kostruzzjoni Durabbli: Sokit universali bi 3 ponot magħmul minn ram fil-landa għal lonġevità, u terminals tal-metall reżistenti għall-korrużjoni.

3. Setup u Installazzjoni

It-Transformer DEWENWILS 24VAC 40VA huwa ddisinjat għal installazzjoni sempliċi. Dejjem kun żgur li l-enerġija tkun skonnettjata qabel ma tagħmel xi konnessjonijiet tal-wajers.

3.1 Passi Ġenerali ta' Installazzjoni

1. Identifika l-post xieraq għat-transformer, tipikament ħdejn sokit standard ta' 120V AC.
2. Kun żgur li l-provvista tal-enerġija għas-sokit hija mitfija fis-circuit breaker qabel ma tipproċedi.
3. Qabbad il-volum baxxtagWajers mill-qanpiena tal-bieb jew mit-termostat tiegħek għat-terminals bil-kamin fuq it-transformer. It-terminals huma ttikkettjati bħala 'AC', 'GND', u 'AC'. Għal ħafna applikazzjonijiet, uża ż-żewġ terminals 'AC'. It-terminal 'GND' huwa għall-ertjar jekk meħtieġ mis-setup speċifiku tiegħek.
4. Issikka l-viti sew biex tiżgura konnessjoni soda.
5. Ipplaggja t-transformer fl-iżbokk tal-120V AC.
6. Irrestawra l-enerġija fis-circuit breaker. L-indikatur LED aħdar fuq it-transformer għandu jixgħel, u jindika li l-enerġija hija pprovduta.

3.2 Installazzjoni għal Qniepen tal-Bieb

Dan it-transformer jista' jagħti l-enerġija lil diversi qniepen tal-bieb bil-vidjo. Il-wajers tipikament jinvolvu l-konnessjoni tal-output tal-AC tat-transformer mat-terminals tad-dħul tal-enerġija tal-qniepen tal-bieb, ħafna drabi billi jinqabeż jew jiġi konness ma' qniepen tal-bieb eżistenti.

Immaġni: Dijagramma tal-wajers għall-installazzjoni ta' qanpiena tal-bieb, li turi l-konnessjonijiet ma' qanpiena tal-bieb u qanpiena tal-bieb bil-vidjo (eż., Video Doorbell, Video Doorbell Pro, Video Doorbell 2, Nest Hello Doorbell).

Immaġni: Konfigurazzjonijiet tal-wajers għal setups ta' qanpiena waħda u multipla.

3.3 Installazzjoni għal Termostati

Għal termostati intelliġenti, qabbad l-output AC tat-transformer mat-terminals tad-dħul tal-enerġija ta' 24VAC tat-termostat. Irreferi għad-dijagramma tal-wajers speċifika tat-termostat tiegħek għall-identifikazzjoni eżatta tat-terminal.

Immaġni: Dijagramma tal-wajers għall-installazzjoni tat-termostat, li turi l-konnessjonijiet ma' termostat Nest, termostat Honeywell Smart, u termostat intelliġenti Ecobee.

3.4 Gwida għall-Installazzjoni Viżwali

4. Istruzzjonijiet Operattivi

Ladarba jkun installat kif suppost u pplaggjat f'bokk ta' 120V AC ħaj, it-Transformer DEWENWILS 24VAC 40VA jibda awtomatikament jipprovdi enerġija ta' 24VAC lill-vultaġġ baxx konness.tagapparat(i) elettroniku(i).

• Indikatur tal-Enerġija: Dawl LED aħdar fuq it-transformer jindika li qed jirċievi l-enerġija tad-dħul u li qed jaħdem.
• Operazzjoni Kontinwa: It-transformer huwa ddisinjat għal tħaddim kontinwu biex iżomm l-enerġija għall-apparati tiegħek.

5. Manutenzjoni

It-Transformer DEWENWILS 24VAC 40VA jeħtieġ manutenzjoni minima. Kun żgur li l-unità tinżamm f'ambjent niexef u ta' ġewwa kif speċifikat. Iċċekkja l-konnessjonijiet tal-wajers perjodikament biex tiżgura li jibqgħu sodi. Il-fjus PTC jirresettja awtomatikament u ma jeħtieġx sostituzzjoni manwali taħt kundizzjonijiet normali ta' tħaddim.

6 Issolvi l-problemi

Jekk l-apparat imqabbad tiegħek mhux qed jirċievi l-enerġija jew qed jesperjenza problemi intermittenti, ikkunsidra l-passi li ġejjin għas-soluzzjoni tal-problemi:

• Ebda Dawl Indikatur tal-Enerġija: Jekk l-LED aħdar fuq it-transformer ma jkunx mixgħul, iċċekkja s-sokit ta' 120V AC li fih ikun imdaħħal. Kun żgur li s-sokit ikun ħaj u li s-circuit breaker ma jkunx qabeż.
• Ħsara Intermittenti fl-Enerġija/Apparat: Ivverifika l-volum baxx kollutagIl-konnessjonijiet tal-wajers fit-transformer u l-apparat konness huma siguri u bil-wajers korretti. Konnessjonijiet laxki jistgħu jikkawżaw varjazzjonijiet fil-qawwa.
• Protezzjoni ta' tagħbija żejda: Il-fjus PTC integrat jirrisettja awtomatikament jekk iseħħ tagħbija żejda jew short circuit. Jekk l-apparat jitlef il-qawwa ripetutament, jista' jkun hemm problema sottostanti fl-apparat jew fil-wajers konnessi li qed tikkawża tagħbija żejda. Skonnettja l-apparat u kkonsulta elettriċista kwalifikat jekk il-problemi jippersistu.
• Kontroll tal-Kompatibbiltà: Kun żgur li t-tagħmir tiegħek huwa kompatibbli ma' provvista tal-enerġija ta' 24VAC 40VA. Irreferi għall-ispeċifikazzjonijiet tat-tagħmir tiegħek.

7. Speċifikazzjonijiet

Immaġni: Tikketta tal-prodott bi speċifikazzjonijiet elettriċi dettaljati.

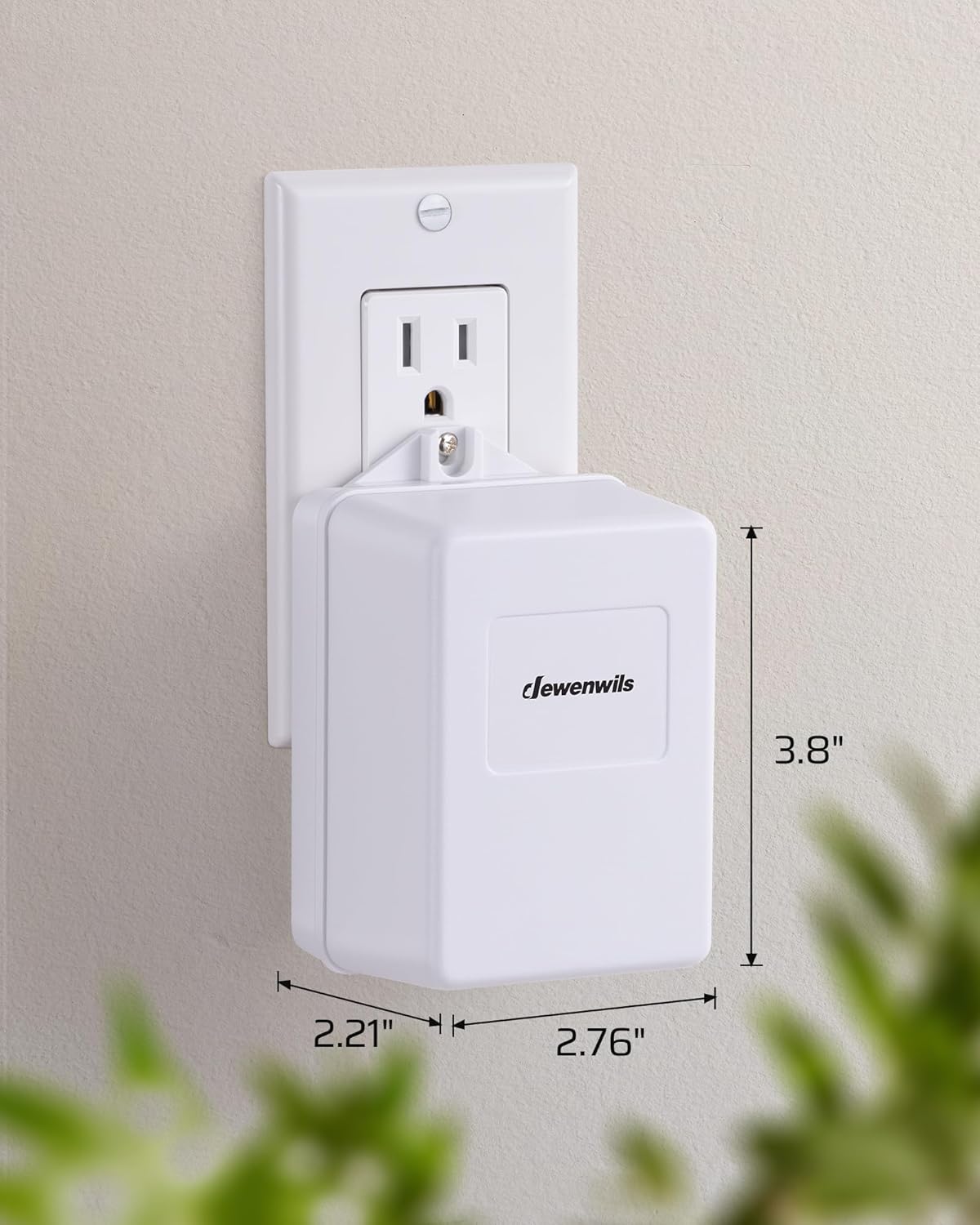

Immaġni: Dimensjonijiet tal-prodott għall-ippjanar tal-installazzjoni.

8. Garanzija u Appoġġ

Informazzjoni speċifika dwar il-garanzija għat-Transformer DEWENWILS 24VAC 40VA (Mudell HDBT01B) mhijiex ipprovduta f'dan id-dokument. Għal termini dettaljati tal-garanzija, appoġġ tekniku, jew mistoqsijiet dwar is-servizz tal-konsumatur, jekk jogħġbok irreferi għall-imballaġġ tal-prodott jew ikkuntattja l-appoġġ għall-konsumatur ta' DEWENWILS direttament permezz tal-kumpanija uffiċjali tagħhom. websit jew il-bejjiegħ bl-imnut minn fejn inxtara l-prodott.
