1. Introduzzjoni u Prodott Fuqview
Il-Kit ta' Konverżjoni tal-Klaċċ Idrawliku Holley 319-910 huwa ddisinjat biex jaġġorna l-mudelli Chevrolet Camaro u Pontiac Firebird tal-1967-1969 minn konnessjoni mekkanika tal-klaċċ għal sistema moderna tal-klaċċ idrawliku. Din il-konverżjoni tipprovdi sewqan imtejjeb, ingaġġ tal-klaċċ aktar bla xkiel u preċiż, u rekwiżiti ta' manutenzjoni mnaqqsa meta mqabbla mas-sistemi mekkaniċi tradizzjonali. Il-kit huwa ddisinjat għal installazzjoni sempliċi, jottimizza s-sensazzjoni tal-pedala u jiżgura ingaġġ sħiħ tas-sistema tal-klaċċ. Jappoġġja diversi trasmissjonijiet moderni inklużi T56, TR6060, Magnum, TKX, TKO, u 4-Speeds klassiċi.
Karatteristiċi ewlenin:
- Iċ-ċilindru ewlieni tal-klaċċ u l-proporzjon tal-pedala bbażati fuq id-disinn tal-F-body tar-4 Ġenerazzjoni.
- Kompatibilità ma' firxa wiesgħa ta' trasmissjonijiet: T-56, TR6060, Magnum, TKX, TKO, u l-biċċa l-kbira tal-4-Speeds.
- Jinkludi l-komponenti kollha meħtieġa għall-installazzjoni fuq in-naħa tax-xażi.
- Jipprovdi ingaġġ tal-klaċċ aktar bla xkiel u preċiż.
- Jikkontribwixxi għal sewqan imtejjeb u tnaqqis fl-użu tal-komponenti tal-klaċċ.
Figura 1.1: Aktarview tal-komponenti tal-Kit ta' Konverżjoni tal-Klaċċ Idrawliku Holley 319-910.
2. Komponenti Inklużi
Il-kit Holley 319-910 jinkludi l-komponenti essenzjali li ġejjin għall-konverżjoni tas-sistema tal-klaċċ tal-vettura tiegħek:
- Ċilindru Prinċipali tal-Klaċċ (ibbażat fuq id-disinn tal-F-Body tar-4 Ġenerazzjoni)
- Pedala tal-Klaċċ bil-Pad
- Assemblea tal-Virga tal-Klaċċ
- Immuntar taċ-Ċilindru Prinċipali u Pjanċa ta' Tisħiħ
- Kit tar-Reservoir taċ-Ċilindru Prinċipali
- Il-ħardwer kollu meħtieġ għall-immuntar (boltijiet, woxers, klipps)

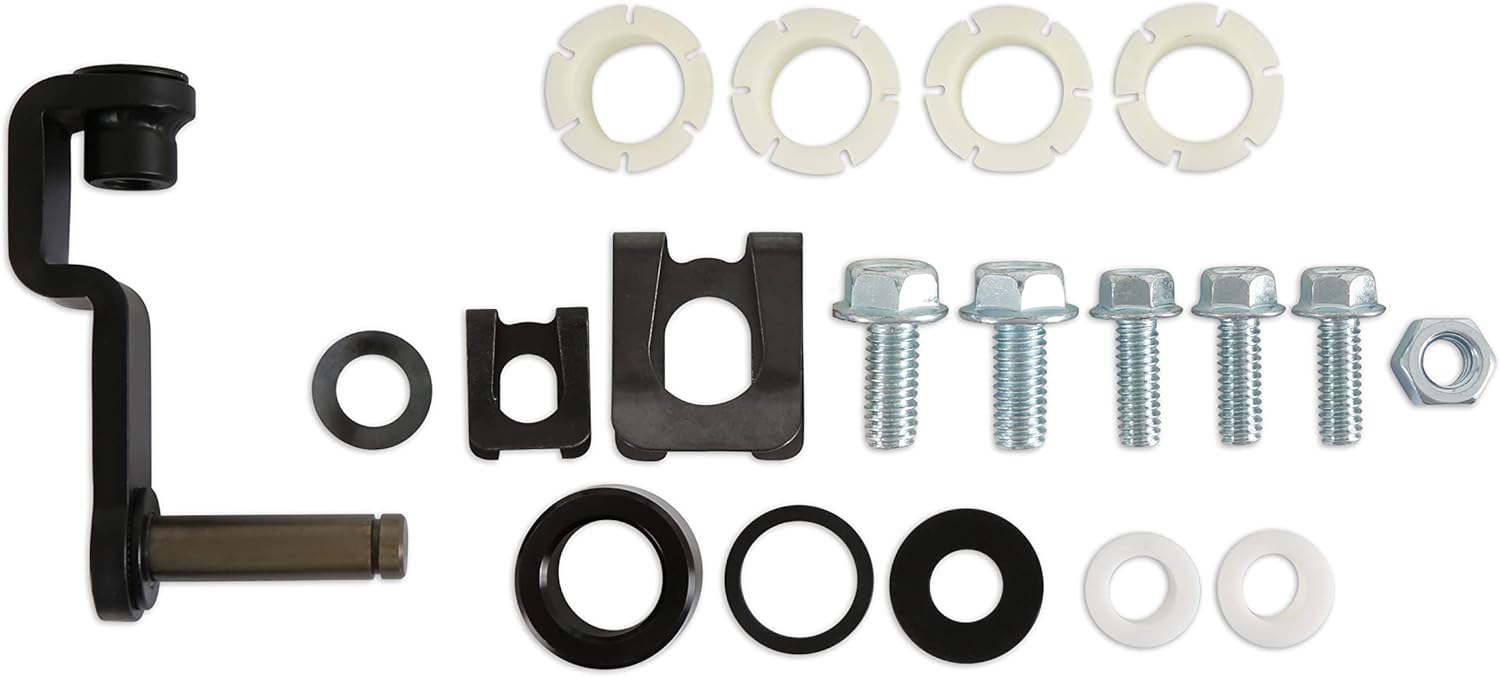

Figura 2.1: Dettaljat view tal-ħardwer tal-immuntar u l-komponenti iżgħar inklużi fil-kit.
Figura 2.2: Ir-riżervwar trasluċidu taċ-ċilindru ewlieni, iddisinjat biex iżomm il-fluwidu idrawliku.
Figura 2.3: Iċ-ċilindru ewlieni tal-klaċċ, responsabbli għall-konverżjoni tal-forza tal-pedala fi pressjoni idrawlika.
Figura 2.4: L-assemblaġġ tal-pedala tal-klaċċ, ottimizzat għal sensazzjoni xierqa tal-pedala.
3. Istruzzjonijiet ta 'installazzjoni
Il-kit Holley 319-910 huwa ddisinjat għall-installazzjoni fuq in-naħa tax-chassis tal-Chevrolet Camaro jew Pontiac Firebird tal-1967-1969 tiegħek. Filwaqt li s-sistema tutilizza l-passaġġ tal-firewall OEM, xi modifika fil-firewall tkun meħtieġa għal installazzjoni xierqa.
Passi Ġenerali ta' Installazzjoni (Ikkonsulta professjonist jekk m'intix ċert):
- Preparazzjoni: Kun żgur li l-vettura hija appoġġjata b'mod sikur u li l-batterija hija skonnettjata. Neħħi l-komponenti eżistenti tal-konnessjoni mekkanika tal-klaċċ.
- Modifika tal-Firewall: Aqta’ l-firewall bir-reqqa kif meħtieġ biex takkomoda ċ-ċilindru ewlieni idrawliku l-ġdid u l-immuntar tiegħu. Irreferi għall-istruzzjonijiet dettaljati pprovduti mal-kit fiżiku għal mudelli u dimensjonijiet preċiżi tat-tqattigħ.
- Installazzjoni taċ-Ċilindru Prinċipali u l-Pedala: Installa l-pedala tal-klaċċ il-ġdida u l-assemblaġġ taċ-ċilindru ewlieni. Waħħal il-muntatura taċ-ċilindru ewlieni u l-pjanċa ta' rinforz mal-firewall billi tuża l-ħardwer ipprovdut.
- Assemblaġġ tal-Virga tal-Klaċċ: Qabbad l-assemblaġġ tal-virga tal-klaċċ bejn il-pedala tal-klaċċ u ċ-ċilindru ewlieni.
- Installazzjoni tal-Kit tar-Reservoir: Immonta r-riżervwar taċ-ċilindru ewlieni f'post aċċessibbli u qabbdu maċ-ċilindru ewlieni billi tuża l-pajp provdut.
- Konnessjoni tal-Linja Idrawlika: Qabbad il-linji idrawliċi (mhux inklużi f'dan il-kit, għax l-għażla tiddependi mit-trażmissjoni u l-bearing tar-rilaxx) miċ-ċilindru ewlieni sal-bearing tar-rilaxx/ċilindru sekondarju li għażilt.
- Tneħħija tad-Demm mis-Sistema: Ladarba l-konnessjonijiet kollha jkunu sikuri, neħħi l-arja mis-sistema tal-klaċċ idrawliku. Segwi l-proċeduri standard tal-ifsad tal-karozzi.
- Kontrolli Finali: Ivverifika s-sensazzjoni xierqa tal-pedala u l-ingaġġ sħiħ tal-klaċċ qabel ma tħaddem il-vettura.
Noti Importanti:
- Qtugħ tal-Firewall: Għalkemm din is-sistema hija ddisinjata biex tutilizza l-passaġġ tal-firewall OEM, ikun meħtieġ qtugħ tal-firewall għal installazzjoni xierqa. Imxi b'kawtela u preċiżjoni.
- Użu ta 'fluwidu: TUŻAX fluwidu li jkun tneħħa minn sistema tal-klaċċ idrawliku biex timla r-riżervwar taċ-ċilindru ewlieni tal-klaċċ. Dan minħabba l-possibbiltà li kontaminanti jew arja jerġgħu jiddaħħlu fis-sistema. Dejjem uża fluwidu idrawliku frisk, nadif u xieraq.
- Kuxxinett tar-Rilaxx u Linji Idrawliċi: Dan il-kit ma jinkludix il-berings tar-rilaxx (jew throw-out) u l-linji idrawliċi. Dawn il-komponenti għandhom jintgħażlu mill-installatur abbażi tal-kombinazzjoni speċifika tal-magna u t-trażmissjoni li qed tintuża.
Figura 3.1: Il-muntatura taċ-ċilindru ewlieni, iddisinjata għal twaħħil sigur mal-firewall.
Figura 3.2: Il-kit tar-reżervwar taċ-ċilindru ewlieni, inkluż ir-reżervwar u l-pajp tal-konnessjoni.
4. Operazzjoni
Ladarba tkun installata u mneħħija ż-żejt kif suppost, is-sistema tal-klaċċ idrawliku Holley topera billi tikkonverti l-forza mekkanika mill-pedala tal-klaċċ fi pressjoni idrawlika. Meta l-pedala tal-klaċċ tkun magħfusa, iċ-ċilindru ewlieni jimbotta l-fluwidu idrawliku permezz tal-linji lejn iċ-ċilindru sekondarju (jew il-bearing tar-rilaxx). Din il-pressjoni mbagħad tneħħi l-ingaġġ tal-klaċċ, u tippermetti bidliet fil-gerijiet.asinIl-pedala treġġa' lura l-proċess, u terġa' tinvolvi l-klaċċ. Ir-ratios ottimizzati tal-pedala jiżguraw sensazzjoni konsistenti u komda tal-pedala, u jipprovdu ingaġġ bla xkiel u preċiż tal-klaċċ.
5. Manutenzjoni
Wieħed mill-benefiċċji ta' sistema ta' klaċċ idrawliku huwa manutenzjoni mnaqqsa meta mqabbla ma' konnessjonijiet mekkaniċi. Madankollu, xorta waħda huma rakkomandati kontrolli regolari biex tiġi żgurata prestazzjoni u lonġevità ottimali.
Linji Gwida ta' Manutenzjoni:
- Verifika tal-Livell tal-Fluwidu: Iċċekkja perjodikament il-livell tal-fluwidu fir-riżervwar taċ-ċilindru ewlieni. Kun żgur li jkun bejn il-marki MIN u MAX. Livelli baxxi ta' fluwidu jistgħu jindikaw tnixxija jew komponenti milbusa.
- Kundizzjoni tal-Fluwidu: Spezzjona l-fluwidu idrawliku għal tibdil fil-kulur jew kontaminazzjoni. Jekk il-fluwidu jidher skur jew imċajpar, jista' jkun wasal iż-żmien li tlaħlaħ u tissostitwixxi l-fluwidu. Ikkonsulta l-manwal tas-servizz tal-vettura tiegħek jew mekkanik kwalifikat għat-tipi ta' fluwidi rakkomandati u l-intervalli tas-servizz.
- Spezzjoni tat-tnixxija: Spezzjona regolarment il-linji idrawliċi kollha, il-konnessjonijiet, u ċ-ċilindri ewlenin/sekwu għal kwalunkwe sinjal ta’ tnixxija. Indirizza kwalunkwe tnixxija immedjatament biex tevita li s-sistema tfalli.
- Sensazzjoni tal-pedala: Oqgħod attent għal kwalunkwe bidla fis-sensazzjoni tal-pedala tal-klaċċ, bħal sponġija, ebusija eċċessiva, jew bidla fil-punt tal-ingaġġ. Dawn jistgħu jindikaw arja fis-sistema, komponent li qed ifalli, jew ħtieġa għal aġġustament.
- Ilbes tal-komponenti: Filwaqt li s-sistema idrawlika tnaqqas il-kedd fuq il-komponenti tal-klaċċ, xorta huwa rakkomandabbli li jiġu spezzjonati l-pedala tal-klaċċ, l-assemblaġġ tal-virga, u l-punti tal-immuntar għal kwalunkwe sinjal ta' kedd jew laxkezza waqt il-manutenzjoni ta' rutina tal-vettura.
6 Issolvi l-problemi
Din it-taqsima tipprovdi pariri ġenerali għas-soluzzjoni ta' problemi għal kwistjonijiet komuni li jistgħu jinqalgħu b'sistema ta' klaċċ idrawliku. Għal problemi kumplessi, huwa rakkomandat li tikkonsulta tekniku tal-karozzi ċċertifikat.
Kwistjonijiet Komuni u Soluzzjonijiet:
| Problema | Kawża Possibbli | Soluzzjoni |
|---|---|---|
| Pedala tal-Klaċċ Sponġjuża | Arja fis-sistema idrawlika; livell baxx ta' fluwidu; ċilindru ewlieni jew sekondarju li qed ifalli. | Fsada s-sistema idrawlika sewwa; iċċekkja u imla l-fluwidu; spezzjona u ibdel iċ-ċilindri difettużi. |
| Il-Klaċċ Mhux qed Jiżżarma Għalkollox | Arja fis-sistema; fluwidu insuffiċjenti; ċilindru ewlieni/sekondarju milbus; aġġustament mhux xieraq tal-pedala. | Neħħi s-sistema tat-tnixxif; iċċekkja l-fluwidu; spezzjona ċ-ċilindri; ivverifika l-aġġustament tal-pedala u t-tul tal-virga. |
| Tnixxijiet ta' Fluwidu | Konnessjonijiet laxki; linji bil-ħsara; siġilli milbusa fiċ-ċilindru ewlieni/sekondarju. | Issikka l-konnessjonijiet kollha; spezzjona u ibdel il-linji bil-ħsara; ibdel iċ-ċilindri li jnixxu. |
| Pedala tal-Klaċċ Iebes | Ostruzzjoni fil-linja idrawlika; ċilindru prinċipali/sekondarju maqbud; proporzjon mhux korrett tal-pedala (mhux probabbli b'dan il-kit jekk ikun installat b'mod korrett). | Spezzjona l-linji għal brim/imblukkar; iċċekkja ċ-ċilindri għal tħaddim bla xkiel; erġa' vverifika l-installazzjoni. |
7. Speċifikazzjonijiet
| Attribut | Valur |
|---|---|
| Brand | Holley |
| Numru tal-Mudell | 319-910 |
| Piż tal-oġġett | 6.57 liri |
| Dimensjonijiet tal-Prodott | 20.2 x 12.5 x 10.6 pulzieri |
| Vetturi Kompatibbli | Chevrolet Camaro tal-1967-1969, Pontiac Firebird tal-1967-1969 |
| Disinn taċ-Ċilindru Prinċipali tal-Klaċċ | Ibbażat fuq ir-4 Ġenerazzjoni F-Body |
| Komponenti Inklużi | Ċilindru ewlieni tal-klaċċ, pedala tal-klaċċ bil-kuxxinett, assemblaġġ tal-virga tal-klaċċ, immuntar taċ-ċilindru ewlieni u pjanċa ta' rinforz, kit tar-riżervwar taċ-ċilindru ewlieni, ħardwer tal-immuntar. |
8. Informazzjoni dwar Garanzija
Il-prodotti Holley huma manifatturati skont standards għoljin. Għat-termini u l-kundizzjonijiet speċifiċi tal-garanzija applikabbli għall-Kit ta' Konverżjoni tal-Klaċċ Idrawliku 319-910, jekk jogħġbok irreferi għad-dokumentazzjoni uffiċjali tal-garanzija inkluża max-xiri tiegħek jew żur is-sit uffiċjali ta' Holley. websit. Il-kopertura tal-garanzija tipikament tindirizza difetti fil-materjali u x-xogħol taħt użu normali.
9. Appoġġ
Jekk teħtieġ assistenza teknika, għandek mistoqsijiet dwar l-installazzjoni, jew teħtieġ tirrapporta problema bil-prodott, jekk jogħġbok ikkuntattja lis-servizz tal-konsumatur ta' Holley.
- Riżorsi onlajn: Żur il-Holley uffiċjali websit għal FAQs, artikli tekniċi, u informazzjoni addizzjonali dwar il-prodott.
- Informazzjoni ta' Kuntatt: Irreferi għall-Holley webis-sit jew l-imballaġġ għad-dettalji ta’ kuntatt tas-servizz tal-konsumatur l-aktar riċenti, inklużi n-numri tat-telefon u l-indirizzi tal-email.
