1. Introduzzjoni
Dan il-manwal jipprovdi informazzjoni essenzjali għat-tħaddim sikur u effiċjenti tal-Crown DriveCore Install 2600N tiegħek. Ampifikatur. Jekk jogħġbok aqra dan il-manwal bir-reqqa qabel l-installazzjoni u l-użu biex tiżgura prestazzjoni ottimali u biex tevita ħsara lill-unità jew lit-tagħmir assoċjat.
Il-Crown DriveCore Install 2600N huwa alimentatur tal-enerġija b'żewġ kanali u prestazzjoni għolja. ampAmplifikatur iddisinjat għal applikazzjonijiet ta' installazzjoni fissa, li jagħti 600 watt RMS għal kull kanal. Jinkludi t-teknoloġija DriveCore għal kunsinna effiċjenti tal-enerġija u kapaċitajiet ta' netwerk għal monitoraġġ u kontroll mill-bogħod.
2. Informazzjoni dwar is-Sigurtà
TWISSIJA: Biex tevita nar jew xokk elettriku, tesponix dan l-apparat għax-xita jew għall-umdità. Tneħħix l-għatu. Ġewwa l-apparat m'hemm l-ebda partijiet li jistgħu jiġu rranġati mill-utent. Irreferi għas-servizz lil persunal kwalifikat.
- Żgura ertjar xieraq.
- Twaqqafx il-fetħiet tal-ventilazzjoni.
- Uża biss il-wajers tal-enerġija u l-aċċessorji speċifikati.
- Skonnettja l-enerġija qabel ma tagħmel xi konnessjonijiet jew twettaq manutenzjoni.
- Evita li topera f'temperaturi estremi jew umdità għolja.
3. Setup u Installazzjoni
3.1 Disimballaġġ
Neħħi bil-galbu ampOħroġ l-unità mill-imballaġġ tagħha. Spezzjona l-unità għal kwalunkwe sinjal ta’ ħsara li seta’ seħħ waqt it-trasport. Żomm l-imballaġġ oriġinali għal trasport jew ħażna fil-futur.
3.2 Installazzjoni Fiżika
Id-DCI2x600N ampL-apparat huwa ddisinjat għall-immuntar fuq rack. Jokkupa 2U ta' spazju fuq rack. Kun żgur li jkollok ventilazzjoni adegwata madwar l-unità. Tinstallax ampLifter direttament 'il fuq minn tagħmir li jiġġenera s-sħana mingħajr spazjar xieraq.
- Immonta l- ampWaħħal il-lifer sew f'rack tat-tagħmir standard ta' 19-il pulzier bl-użu tal-viti xierqa tar-rack.
- Ħalli mill-inqas 1U ta' spazju vojt 'il fuq u taħt il- ampLifer għal fluss tal-arja ottimali, speċjalment f'xtillieri magħluqa.
- Kun żgur li l-gradilji tal-ventilazzjoni ta' quddiem u ta' wara ma jkunux imfixkla.
Dimensjonijiet: 14.3 x 19 x 3.5 pulzieri (L x W x H)
Piż: 22 Liri
3.3 Konnessjonijiet
Qabel ma tagħmel xi konnessjonijiet, kun żgur li ampL-illuminatur jintefa u jiġi skonnettjat mill-provvista tal-elettriku.
3.3.1 Konnessjonijiet tal-Input tal-Awdjo
Qabbad is-sors awdjo tiegħek (eż., mixer, preamplifier) lill- ampKonnetturi tad-dħul tal-lifer. Id-DCI2x600N tipikament juża konnetturi XLR bilanċjati jew tat-tip Phoenix għad-dħul. Irreferi għall-pannell ta' wara għal tipi speċifiċi ta' dħul.
3.3.2 Konnessjonijiet tal-Output tal-Awdjo
Qabbad il-lawdspikers tiegħek mal- ampterminali tal-ħruġ tal-amplificatur. Kun żgur li l-polarità hija korretta (+ għal + u - għal -) u li l-impedenza tal-ispiker taqbel mal- ampl-ispeċifikazzjonijiet tal-lifer. Id-DCI2x600N jappoġġja diversi konfigurazzjonijiet tal-ħruġ, inkluż impedenza baxxa u volum kostanti ta' 70V/100Vtagsistemi e.
3.3.3 Konnessjoni tan-Netwerk (mudell N)
Għall-kontroll u l-monitoraġġ tan-netwerk, qabbad kejbil Ethernet mis-swiċċ jew ir-router tan-netwerk tiegħek mal- ampil-port tan-netwerk tal-amplificatur. Dan jippermetti l-integrazzjoni mas-softwer HiQnet Audio Architect ta' Harman.
3.3.4 Konnessjoni tal-Enerġija
Qabbad il-korda tal-enerġija AC fornuta mal- ampid-daħla IEC tal-elettronika u mbagħad ma' sokit tal-enerġija adattat. Kun żgur li s-sokit tal-enerġija jipprovdi l-volum korretttage u l-klassifikazzjoni attwali għall- ampaktar ħaj.

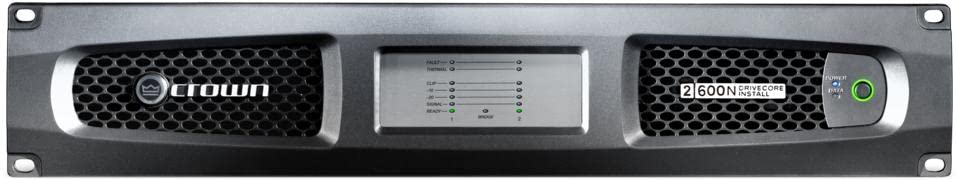

Figura 1: Il-pannell ta' quddiem tal-Crown DriveCore Install 2600N Amplifier. Din l-immaġni turi l- ampIl-wiċċ ta' quddiem tal-lifer, li juri l-logo tal-Kuruna fuq ix-xellug, pannell ċentrali tal-wiri b'indikaturi LED għall-istati ta' Ħsara, Termali, Klipp, Sinjal, u Lest għal żewġ kanali, u n-numru tal-mudell "2 600N DRIVECore INSTALL" fuq il-lemin. Buttuna tal-qawwa illuminata b'kulur aħdar hija wkoll viżibbli fuq il-lemin nett.
4. Istruzzjonijiet Operattivi
4.1 Tixgħel/Jitfi
- Qawwa Mixgħul: Agħfas il-buttuna tal-qawwa li tinsab fuq il-pannell ta’ quddiem. L-indikatur tal-qawwa se jixgħel.
- Itfi: Agħfas u żomm il-buttuna tal-qawwa għal ftit sekondi sakemm l-unità tintefa.
4.2 Indikaturi ta' Front Panel
Il-pannell ċentrali tal-wiri jipprovdi feedback viżwali dwar ampL-istatus tal-vitalizjant:
- TORT: Jixgħel jekk tiġi skoperta kundizzjoni ta' ħsara (eż., short circuit, DC offset).
- TERMALI: Jindika l- ampL-alimentatur qed jisħon iżżejjed. L-unità tista’ tnaqqas il-produzzjoni jew tintefa biex tipproteġi lilha nnifisha.
- CLIP: Jixgħel meta s-sinjal tad-dħul ikun għoli wisq, u jikkawża distorsjoni. Naqqas il-livell tad-dħul biex tevita l-qtugħ.
- -20dB, -10dB, SINJAL: Dawn l-LEDs jindikaw il-livell tas-sinjal tad-dħul għal kull kanal. L-LED SIGNAL jixgħel meta jkun hemm sinjal awdjo.
- LEST: Jdawwal meta l- ampIl-lifer huwa mixgħul u lest biex jgħaddi l-awdjo.
- DATA: (Ħdejn il-buttuna tal-Enerġija) Jindika attività tan-netwerk għall-mudell N.
4.3 Kontroll u Monitoraġġ tan-Netwerk
Id-DCI2x600N ampIl-lifer jista' jiġi kkontrollat u mmonitorjat mill-bogħod permezz ta' konnessjoni tan-netwerk bl-użu tas-softwer HiQnet Audio Architect ta' Harman. Dan jippermetti l-konfigurazzjoni tar-rottaġġ tad-dħul/ħruġ, is-settings tad-DSP, il-monitoraġġ ta' ampstatus ta' ħajja, u aktar.
- Installa s-softwer HiQnet Audio Architect fuq kompjuter konness.
- Skopri l- amplifier fuq in-netwerk.
- Aċċessa u kkonfigura ampparametri tal-lifer kif meħtieġ.
5. Manutenzjoni
5.1 Tindif
Naddaf perjodikament il ampNaddaf il-barra tal-lifer b'ċarruta ratba u niexfa. Tużax prodotti tat-tindif likwidi jew solventi. Kun żgur li l-gradilji tal-ventilazzjoni huma ħielsa mit-trab u l-fdalijiet biex tinżamm fluss tal-arja xieraq.
5.2 Ventilazzjoni
Iċċekkja regolarment li l- ampIl-fetħiet tal-ventilazzjoni tal-lifer mhumiex ostakolati. Fluss tal-arja xieraq huwa kruċjali biex jipprevjeni s-sħana żejda u jiżgura affidabbiltà fit-tul.
6 Issolvi l-problemi
| Problema | Kawża Possibbli | Soluzzjoni |
|---|---|---|
| Ebda qawwa | Il-korda tal-enerġija skonnettjata; l-ebda enerġija mill-mejns; ampil-fjus tal-lifer maħruq. | Iċċekkja l-konnessjoni tal-korda tal-enerġija; ivverifika l-provvista tal-enerġija mill-mejns; ikkuntattja persunal tas-servizz kwalifikat għas-sostituzzjoni tal-fjus. |
| Ebda output tal-ħoss | Sinjal tad-dħul nieqes; kejbils tal-ispikers skonnettjati; amplifier fil-modalità ta' ħsara. | Ivverifika s-sors tal-awdjo u l-konnessjonijiet tad-dħul; iċċekkja l-konnessjonijiet tal-kejbil tal-ispiker u l-polarità; iċċekkja l-indikatur tal-ĦSARA tal-pannell ta' quddiem. |
| Ħoss distort | Sinjal tad-dħul għoli wisq (klipping); impedenza tal-ispiker mhux korretta; spiker difettuż. | Naqqas il-livell tad-dħul (iċċekkja l-indikatur CLIP); ivverifika l-qbil tal-impedenza tal-ispiker amplifier; ittestja b'kelliema differenti. |
| LED TERMALI mdawwal | Ventilazzjoni insuffiċjenti; temperatura ambjentali eċċessiva; produzzjoni għolja għal żmien twil. | Kun żgur li jkun hemm fluss ta' arja xieraq madwar amplifier; naqqas it-temperatura ambjentali; baxxi l-livell tal-ħruġ. |
7. Speċifikazzjonijiet
- Mudell: DCI2x600N
- Kanali: 2
- Output tal-Enerġija: 600 W RMS għal kull kanal
- Rispons tal-Frekwenza: 20 Hz - 20 kHz (+0/-1 dB)
- Distorsjoni Armonika Totali (THD): < 0.5%
- Proporzjon Sinjal-Ħsejjes: > 100 dB (ippeżat A)
- Dimensjonijiet (L x W x H): 14.3 x 19 x 3.5 pulzieri
- Piż: 22 Liri
- Tip ta 'Immuntar: Immuntar fuq il-Wiċċ (Jista' Jiġi Immuntat fuq ir-Rack)
- Manifattur: Kuruna
8. Garanzija u Appoġġ
8.1 Informazzjoni dwar Garanzija
Dan il-prodott Crown huwa kopert minn garanzija tal-manifattur. Jekk jogħġbok irreferi għall-karta tal-garanzija inkluża mal-prodott tiegħek jew żur is-sit uffiċjali tal-Crown Audio. websit għal termini u kundizzjonijiet dettaljati tal-garanzija speċifiċi għar-reġjun tiegħek.
8.2 Appoġġ Tekniku
Għal assistenza teknika, soluzzjoni ta' problemi, jew mistoqsijiet dwar is-servizz, jekk jogħġbok ikkuntattja l-appoġġ għall-klijenti ta' Crown Audio. L-informazzjoni ta' kuntatt tipikament tista' tinstab fuq is-sit uffiċjali ta' Crown Audio. webis-sit jew permezz tan-negozjant awtorizzat tiegħek.
Meta tikkuntattja l-appoġġ, jekk jogħġbok żomm miegħek ampIn-numru tal-mudell tal-lifikatur (DCI2x600N) u n-numru tas-serje huma faċilment disponibbli.
