Manwal tal-Istruzzjonijiet għall-Kontrollur tal-Iċċarġjar Solari agc SC350M SunControl 2

1. Prodott Aktarview

Is-SunControl 2 huwa kontrollur tal-iċċarġjar avvanzat u innovattiv iddisinjat għal moduli fotovoltajċi NDS. Bl-użu tat-teknoloġija MPPT (Maximum Power Point Tracking), jimmassimizza b'mod effiċjenti l-ġbir tal-enerġija minn kwalunkwe pannell solari. Jinkorpora l-aħħar kurvi tal-iċċarġjar biex jiżgura li l-batteriji dejjem jiġu ċċarġjati u miżmuma b'mod ottimali maż-żmien. B'terminal block professjonali u protokolli ta' komunikazzjoni LIN-BUS/CI-BUS aġġornati, is-SunControl 2 huwa ddisinjat għal installazzjoni affidabbli u permanenti.

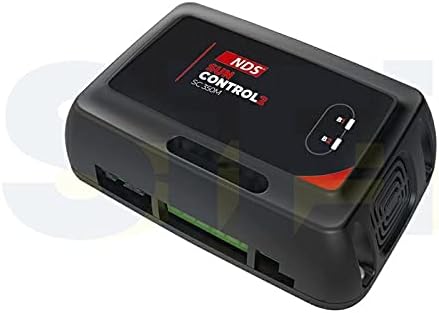

Immaġni: Il-kontrollur tal-iċċarġjar solari agc SC350M SunControl 2, unità sewda kompatta b'aċċenti ħomor u diversi portijiet ta' konnessjoni.

2. Karatteristiċi ewlenin

• Protokolli ta' komunikazzjoni LIN-BUS u CI-BUS tal-aħħar ġenerazzjoni.
• Sensur tat-temperatura integrat għal iċċarġjar ottimizzat.
• Blokk terminali professjonali għal konnessjonijiet siguri.
• Jappoġġja l-iċċarġjar tal-batterija tal-magna.
• Kurvi avvanzati tal-iċċarġjar b'5 fażijiet għal-lonġevità tal-batterija.
• Sistema ta' desulfazzjoni integrata biex iżżomm is-saħħa tal-batterija.
• Indikatur LED tal-istatus tal-iċċarġjar għal monitoraġġ faċli.
• Input separat għall-pannelli solari.
• Il-mudell SC 350M jappoġġja sa 350W ta' enerġija minn pannelli solari.

3. Setup u Installazzjoni

Qabel l-installazzjoni, kun żgur li s-sorsi tal-enerġija kollha huma skonnettjati. Immonta s-SunControl 2 f'żona niexfa u ventilata sew, 'il bogħod mix-xemx diretta u minn sorsi ta' sħana. Uża wajers ta' daqs xieraq għall-konnessjonijiet kollha biex tevita s-sħana żejda u tiżgura prestazzjoni ottimali.

3.1 Konnessjonijiet tal-Wiring

1. Konnessjoni tal-batterija: Qabbad il-kejbils tal-batterija mat-terminals tal-batterija magħżula fuq il-kontrollur. Kun żgur li l-polarità hija korretta (pożittiv għal pożittiv, negattiv għal negattiv). Huwa rakkomandat li tqabbad il-batterija l-ewwel.
2. Konnessjoni tal-Panel Solari: Qabbad il-kejbils tal-pannell solari mat-terminals tad-dħul solari. Ivverifika l-polarità korretta.
3. Konnessjoni tat-Tagħbija (Mhux obbligatorja): Jekk qed tuża l-output tat-tagħbija tal-kontrollur, qabbad it-tagħbijiet DC tiegħek mat-terminals tat-tagħbija. Teċċedix il-kurrent nominali massimu għall-output tat-tagħbija.

Wara li jsiru l-konnessjonijiet kollha, iċċekkja l-polarità darbtejn u kun żgur li t-terminals kollha huma mwaħħlin sew. Ixgħel is-sistema billi tqabbad il-batterija, imbagħad il-pannelli solari.

4. Istruzzjonijiet Operattivi

Is-SunControl 2 jaħdem awtomatikament ladarba jkun installat kif suppost. L-indikatur LED integrat jipprovdi feedback viżwali dwar l-istatus tal-iċċarġjar u t-tħaddim tas-sistema. Irreferi għall-mudelli speċifiċi tal-LED fil-manwal dettaljat tal-prodott għal interpretazzjoni komprensiva tal-istatus.

4.1 Indikatur tal-Istatus tal-Iċċarġjar

L-LED fuq il-kontrollur jindika l-fażi attwali tal-iċċarġjar u l-istatus tal-batterija. Dawl aħdar fiss tipikament jindika ċċarġjar sħiħ jew modalità float, filwaqt li mudelli ta' teptip jew kuluri differenti jistgħu jindikaw iċċarġjar bl-ingrossa, assorbiment, jew kundizzjonijiet ta' ħsara. Ikkonsulta l-manwal sħiħ għal leġġenda dettaljata tal-indikaturi LED.

5. Manutenzjoni

Is-SunControl 2 huwa ddisinjat għal manutenzjoni baxxa. Verifiki regolari jistgħu jgħinu biex jiżguraw prestazzjoni u lonġevità ottimali:

• Tindif: Naddaf il-barra tal-kontrollur perjodikament b'ċarruta niexfa u ratba biex tneħħi t-trab u l-fdalijiet. Tużax prodotti tat-tindif likwidi.
• Konnessjonijiet: Spezzjona l-konnessjonijiet tal-wajers kollha kull sena biex tiżgura li huma ssikkati u ħielsa mill-korrużjoni. Konnessjonijiet laxki jistgħu jwasslu għal telf ta' enerġija jew sħana żejda.
• Ventilazzjoni: Kun żgur li ż-żona madwar il-kontrollur tibqa' vojta biex tippermetti fluss tal-arja u dissipazzjoni tas-sħana xierqa.

6 Issolvi l-problemi

Jekk tiltaqa' ma' problemi bis-SunControl 2 tiegħek, ikkunsidra l-passi komuni li ġejjin għas-soluzzjoni tal-problemi:

• Ebda Iċċarġjar: Iċċekkja l-konnessjonijiet tal-pannelli solari u kun żgur li qed jirċievu biżżejjed dawl tax-xemx. Ivverifika l-volum tal-batterija.tage u konnessjonijiet.
• Vol baxxtage: Kun żgur li l-pannelli solari huma nodfa u mhux fid-dell. Iċċekkja s-saħħa u l-kapaċità tal-batterija.
• Kodiċijiet ta' Żball tal-LED: Jekk l-LED juri mudell mhux tas-soltu, ikkonsulta l-manwal komprensiv għal interpretazzjonijiet u soluzzjonijiet speċifiċi tal-kodiċi tal-iżball.

Għal problemi persistenti, ikkuntattja l-appoġġ għall-klijenti.

7. Speċifikazzjonijiet Tekniċi

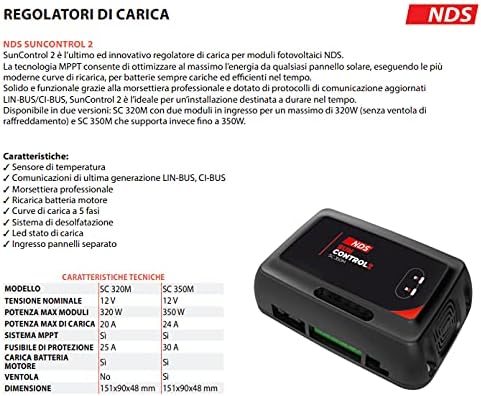

Immaġni: Din l-immaġni turi t-tabella tal-ispeċifikazzjonijiet tekniċi għall-NDS SunControl 2, fejn tqabbel il-mudelli SC 320M u SC 350M, flimkien ma' lista tal-karatteristiċi ewlenin u immaġni tal-kontrollur.

8. Garanzija u Appoġġ

Dan il-prodott jiġi b'garanzija standard tal-manifattur. Għal termini u kundizzjonijiet dettaljati tal-garanzija, jekk jogħġbok irreferi għad-dokumentazzjoni inkluża max-xiri tiegħek jew żur is-sit uffiċjali tal-agc. websit.

Għal appoġġ tekniku, assistenza għas-soluzzjoni tal-problemi, jew talbiet għal garanzija, jekk jogħġbok ikkuntattja lis-servizz tal-konsumatur tal-agc permezz tal-kanali uffiċjali tagħhom. Kun żgur li għandek il-mudell tal-prodott tiegħek (SC350M) u d-dettalji tax-xiri lesti meta tikkuntattja l-appoġġ.
