1. Introduzzjoni
Dan il-manwal jipprovdi struzzjonijiet komprensivi għall-installazzjoni sikura, it-tħaddim effiċjenti, u l-manutenzjoni xierqa tal-EVERKITCH 30-inch range hood tiegħek taħt il-kabinett. Jekk jogħġbok aqra dan il-manwal bir-reqqa qabel l-installazzjoni u l-użu, u żommu għal referenza futura.
1.1 Informazzjoni dwar is-Sigurtà
- Dejjem skonnettja l-enerġija qabel ma tagħmel manutenzjoni jew tindif tal-unità.
- L-installazzjoni għandha titwettaq minn tekniku kwalifikat skont il-kodiċijiet u l-istandards lokali kollha.
- Kun żgur li jkun hemm ventilazzjoni xierqa lejn barra. Tħallix l-arja tal-egżost toħroġha fil-ħitan, fl-attics, fl-ispazji tal-kaċċa, jew fil-garaxxijiet.
- Biex tnaqqas ir-riskju tan-nar, uża biss kanali tal-metall.
- Qatt tħalli l-unitajiet tal-wiċċ waħedhom fuq settings għoljin. It-tifwir jikkawża duħħan u tixrid ta’ żejt li jista’ jieħu n-nar.
- Naddaf il-filtri tax-xaħam ta’ spiss. Il-grass m’għandux jitħalla jakkumula fuq il-fann jew il-filtri.
2. Kontenut tal-Pakkett
Iċċekkja li l-komponenti kollha huma preżenti qabel tibda l-installazzjoni:
- Unità tal-Hood tal-Firxa EVERKITCH ta' 30 pulzier
- Viti ta 'installazzjoni
- Adapters tal-Vent ta' Fuq u ta' Wara
- Mudell tal-Immuntar
- Manwal għall-Utent (dan id-dokument)
3. Speċifikazzjonijiet
| Brand | EVERKITCH |
| Mudell Info | EVK243B |
| Dimensjonijiet tal-Prodott | 19.7"D x 29.8"W x 6"H |
| Materjal | Azzar li ma jsaddadx miksi |
| Spostament tal-Fluss tal-Arja | 900 pied kubu fil-minuta (CFM) |
| Livell ta' Storbju | 64 dB |
| Numru ta' Veloċitajiet | 4 |
| Tip ta 'filtru | Baffle (Sikur għall-Magna tal-Ħasil tal-Platti) |
| Dawl | LED li jista 'jitbaxxaamps (2 biċċa) |
| Tip ta' Kontroll | Sensazzjoni tal-Ġesti u Kontroll tal-Mess |
| Tip ta 'Immuntar | Taħt il-Kabinett Mount |
| Għażliet ta' Venting | Ventijiet ta' Fuq u ta' Wara |
| Voltage | 120 Volts |
| Wattage | 184 Watts |
4. Konfigurazzjoni u Installazzjoni
4.1 Lista ta 'Kontroll ta' Qabel l-Installazzjoni
- Kun żgur li ż-żona tal-installazzjoni hija vojta u aċċessibbli.
- Ivverifika li l-provvista tal-enerġija tissodisfa r-rekwiżiti tal-unità (120V).
- Ikkonferma li hemm katusi xierqa disponibbli għall-ventilazzjoni minn fuq jew minn wara.
- Iġbor l-għodda meħtieġa: trapan, tornavit, tejp tal-kejl, livell, nuċċalijiet tas-sigurtà, ingwanti.
4.2 Dimensjonijiet u Għażliet ta' Ventilazzjoni
Irreferi għad-dijagrammi hawn taħt għad-dimensjonijiet tal-prodott u l-konfigurazzjonijiet tal-ventilazzjoni disponibbli.
Figura 4.2.1: Id-dimensjonijiet ġenerali tal-range hood EVERKITCH ta' 30 pulzier.
Figura 4.2.2: Dimensjonijiet dettaljati inklużi l-qtugħ tal-ventijiet ta' fuq u ta' wara.
4.3 Immuntar tal-Kappa tal-Fossa
- Bl-użu tat-template tal-immuntar ipprovdut, immarka l-postijiet tat-tħaffir fuq in-naħa ta' taħt tal-kabinett u l-ħajt ta' wara.
- Ħaffra toqob pilota fil-postijiet immarkati.
- Installa l-adapter tal-vent xieraq (parti ta' fuq tonda, parti ta' fuq rettangolari, jew parti ta' wara rettangolari) skont il-konfigurazzjoni tad-ductwork tiegħek. Kun żgur li jkun hemm siġill tajjeb.
- Erfa’ l-kappa tal-forn f’postu, billi tallinjaha mat-toqob imtaqqbin. Waħħal il-kappa billi tuża l-viti tal-installazzjoni pprovduti.
- Qabbad il-kanal tal-arja mal-adapter tal-vent, filwaqt li tiżgura konnessjoni sewwa u ssiġillata biex tevita t-tnixxija tal-arja.
4.4 Konnessjoni Elettrika
Qabbad il-kappa tal-firxa ma' sokit tal-enerġija AC ta' 120V ertjat. Jekk qed tinstalla l-wajers, żgura li l-konnessjonijiet isiru minn elettriċista kwalifikat skont il-kodiċijiet elettriċi lokali kollha. Oqgħod attent ħafna għat-tikketti tal-wajers (abjad għan-newtrali, iswed għal-ħaj, aħdar/mikxuf għall-ert).
5. Istruzzjonijiet Operattivi
Il-kappa tal-forn EVERKITCH tiegħek għandha kemm kontrolli touch kif ukoll sensing tal-ġesti għal tħaddim konvenjenti.

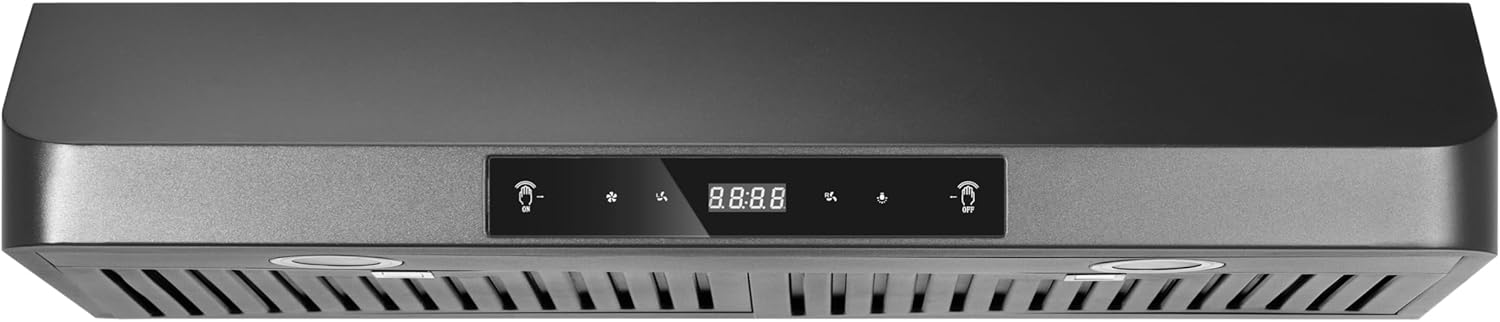

Figura 5.0.1: Range hood EVERKITCH bil-pannell tal-kontroll.
5.1 Control Panel Overview
Il-pannell tal-kontroll ċentrali jinkludi display diġitali, kontrolli tad-dawl, u kontrolli tal-veloċità tal-fann. Il-pannell jirrispondi kemm għall-kmandi tal-mess kif ukoll tal-ġesti.
Figura 5.1.1: Dettaljat view tal-pannell tal-kontroll tat-touch.
5.2 Operazzjoni tal-fann
- Power On/Off: Agħfas il-buttuna tal-qawwa fuq il-pannell tat-touch jew uża l-kontroll tal-ġesti (tmewweġ idek) biex tixgħel jew titfi l-fann.
- Aġġustament tal-veloċità: Il-fann għandu 4 settings tal-veloċità. Agħfas il-buttuni tal-veloċità tal-fann fuq il-pannell tat-touch biex tiċċikla bejn il-veloċitajiet 1-4. Il-kontroll tal-ġesti jista' wkoll jaġġusta l-veloċità tal-fann.
- Għażliet b'ħafna muturi: Il-kappa għandha żewġ muturi. Tista' tħaddem iż-żewġ muturi flimkien, jew tagħżel li tħaddem biss il-mutur tax-xellug jew tal-lemin, kull wieħed b'4 settings tal-veloċità, biex tottimizza l-ġbid għal żoni tat-tisjir speċifiċi.

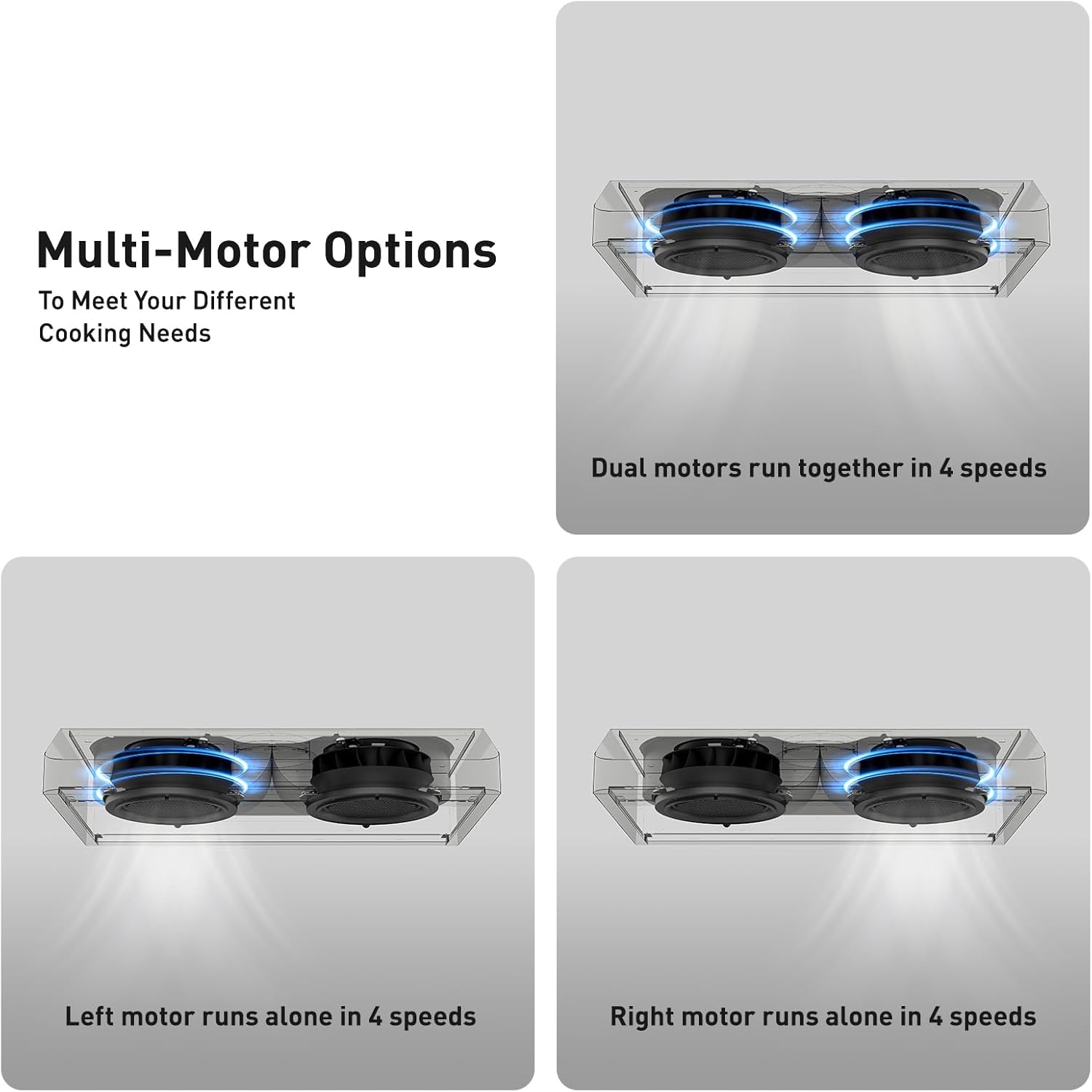

Figura 5.2.1: Illustrazzjoni tal-modi ta' tħaddim b'mutur doppju, mutur tax-xellug, u mutur tal-lemin.
Figura 5.2.2: Il-kappa tal-forn tneħħi d-dħaħen tat-tisjir b'mod effettiv b'ġbid ta' 900 CFM.
5.3 Tħaddim tad-Dawl
- Dawl mixgħul/mitfi: Agħfas il-buttuna tad-dawl fuq il-pannell tat-touch biex tixgħel l-LED lampmixgħul jew mitfi.
- Karatteristika Dimmable: L-LED lampjoffru intensità aġġustabbli. Agħfas u żomm il-buttuna tad-dawl biex tiċċikla bejn il-livelli ta' luminożità.
Figura 5.3.1: Dwal LED li jistgħu jitbaxxew u li jipprovdu dawl fuq iż-żona tat-tisjir.
5.4 Kontroll tal-Ġesti
Il-kappa tal-forn tista' titħaddem b'ġesti sempliċi bl-idejn, li huwa konvenjenti meta idejk ikunu okkupati jew maħmuġin.
- Power On/Off: Mexxi idejk fuq iż-żona tas-sensing biex tixgħel jew titfi l-fann.
- Veloċità tal-fann: Ġesti speċifiċi jistgħu jintużaw biex tiżdied jew titnaqqas il-veloċità tal-fann. Irreferi għad-dijagramma tal-pannell tal-kontroll għall-indikaturi tal-ġesti.
Figura 5.4.1: Dimostrazzjoni tal-funzjonalità tal-kontroll tal-ġesti tal-kappa tal-forn.
5.5 Itfi Awtomatiku tal-Fann
Il-kappa tal-forn hija mgħammra b'karatteristika ta' għeluq awtomatiku tal-fann. Din il-funzjoni tista' tiġi pprogrammata biex titfi l-fann awtomatikament wara perjodu stabbilit, u b'hekk tikkonserva l-enerġija u tiżgura ventilazzjoni sħiħa wara t-tisjir.
6. Manutenzjoni u Tindif
Manutenzjoni regolari tiżgura prestazzjoni ottimali u testendi l-ħajja tal-kappa tal-forn tiegħek.
6.1 Tindif tal-Filtri tal-Baffle
Il-filtri tal-baffle tal-istainless steel huma ddisinjati biex jaqbdu l-grass u jistgħu jinħaslu fil-magna tal-ħasil tal-platti għal tindif faċli.
- Tneħħija: Sib il-lukketti tar-rilaxx fuq kull filtru tal-baffle. Imbotta l-lukkett u iġbed il-filtru 'l isfel biex tneħħih.
- Tindif: Poġġi l-filtri fil-magna tal-ħasil tal-platti għal ċiklu ta’ tindif bir-reqqa. Inkella, aħsilhom bl-idejn b’ilma sħun u bis-sapun. Kun żgur li tneħħa l-grass kollu.
- Installazzjoni mill-ġdid: Ladarba jkunu nodfa u niexfa, allinja l-filtri mas-slots tagħhom u imbottahom 'il fuq sakemm il-lukketti jikklikkjaw f'posthom.
Figura 6.1.1: Gwida viżwali għat-tneħħija, it-tindif u l-installazzjoni mill-ġdid tal-filtru tal-baffle.
6.2 Tindif ta' Uċuħ Esterni
Naddaf il-barra tal-kappa tal-forn regolarment b'ċarruta ratba u prodott tat-tindif ħafif u mhux abrażiv. Evita kimiċi ħarxa jew pads abrażivi li jistgħu jagħmlu ħsara lill-finitura tal-istainless steel miksija.
6.3 Komponenti Interni
Il-kappa tal-forn għandha qafas tal-iffurmar integrat, muturi tar-ram ta’ qawwa għolja, u fannijiet tal-metall durabbli b’kisja li ma twaħħalx. Huwa rakkomandat spezzjoni perjodika ta’ dawn il-komponenti għal akkumulazzjoni eċċessiva ta’ xaħam. Jekk it-tindif ikun meħtieġ, kun żgur li l-provvista tal-enerġija tkun skonnettjata u segwi l-linji gwida tas-sigurtà.
Figura 6.3.1: Struttura interna li tenfasizza l-muturi u l-fannijiet.
7 Issolvi l-problemi
Jekk tiltaqa' ma' problemi bil-kappa tal-forn tiegħek, irreferi għall-problemi u s-soluzzjonijiet komuni li ġejjin:
| Problema | Kawża Possibbli | Soluzzjoni |
|---|---|---|
| Il-fann ma jixgħelx | Ebda provvista ta 'enerġija Ħsara fil-pannell tal-kontroll | Iċċekkja l-konnessjoni tal-enerġija u s-circuit breaker Ikkuntattja l-appoġġ tal-klijent |
| Id-dwal ma jaħdmux | LED lampdifettuż Ħruġ tal-wajers | Ikkuntattja l-appoġġ għall-klijenti għal lamp sostituzzjoni Iċċekkja l-konnessjonijiet tal-wajers (tekniku kwalifikat biss) |
| Qawwa baxxa ta 'ġbid | Filtri misduda Xogħol mhux xieraq fil-kanali tal-ilma Kwistjoni tal-mutur | Filtri tal-baffle nodfa Spezzjona l-kanali tal-ilma għal ostruzzjonijiet jew tnixxijiet Ikkuntattja l-appoġġ tal-klijent |
| Ħsejjes jew vibrazzjonijiet eċċessivi | Viti tal-immuntar maħlula Ostruzzjoni tal-fann Kwistjoni tal-mutur | Issikka l-viti kollha tal-immuntar Iċċekkja għal oġġetti barranin fix-xfafar tal-fann Ikkuntattja l-appoġġ tal-klijent |
Jekk il-problema tippersisti wara li tipprova dawn is-soluzzjonijiet, jekk jogħġbok ikkuntattja l-appoġġ għall-klijenti ta' EVERKITCH.
8. Informazzjoni dwar Garanzija
EVERKITCH tipprovdi l-garanzija li ġejja għall-kappa tal-forn tiegħek:
- Garanzija tal-Mutur: 10 snin
- Garanzija Limitata tal-Partijiet: 5 snin
Din il-garanzija tkopri difetti fil-materjali u l-abbilità taħt użu normali. Ma tkoprix ħsara li tirriżulta minn installazzjoni mhux xierqa, użu ħażin, abbuż, aċċident, jew tiswijiet mhux awtorizzati. Jekk jogħġbok żomm il-prova tax-xiri tiegħek għal talbiet ta' garanzija.
9. Appoġġ u Kuntatt
Għal assistenza teknika, talbiet ta' garanzija, jew kwalunkwe mistoqsija dwar il-hood tal-forn EVERKITCH tiegħek, jekk jogħġbok ikkuntattja lit-tim tal-appoġġ għall-klijenti tagħna.
Manifattur: EVERKITCH
Jekk jogħġbok żur l-EVERKITCH uffiċjali webis-sit jew irreferi għad-dokumentazzjoni tax-xiri tiegħek għall-aktar informazzjoni ta' kuntatt aġġornata.
